شبکه فتوولتائیک BWX{0}}جعبه کمباین گره خورده

هنان GNEE Electric Co., Ltd. یکی از قابل اعتمادترین تولید کنندگان و تامین کنندگان جعبه ترکیبی گرید شبکه فتوولتائیک bwx-در چین است. اگر می‌خواهید جعبه ترکیبی بسته‌شده bwx شبکه فتوولتائیک سفارشی ساخت چین بخرید، به دریافت قیمت از کارخانه ما خوش آمدید. محصولات با کیفیت و قیمت مناسب موجود است.

راشبکه فتوولتائیک BWX{0}}جعبه کمباین گره خوردهیک جزء حیاتی است که برای شبکه‌های فتوولتائیک{0}}سیستم‌های تولید برق متصل طراحی شده است. این به عنوان پیوند اساسی بین اینورترهای رشته و کابینت های توزیع AC یا ترانسفورماتورهای پله{2} عمل می کند و از انتقال انرژی الکتریکی ایمن، پایدار و سازگار در زیرساخت انرژی خورشیدی اطمینان می دهد.

طراحی شده برای سیستم های انرژی خورشیدی مدرن، جعبه ترکیبی متصل به شبکه خورشیدی BWX{0}}همگرایی خروجی های چندگانه اینورتر را به یک سیستم شینه AC یکپارچه انجام می دهد. خط ورودی از یک قطع کننده مدار برای ورودی استفاده می کند، در حالی که خروجی از یک قطع کننده مدار یا سوئیچ جداسازی بار استفاده می کند. پس از ادغام شینه، حفاظت صاعقه ثانویه اعمال می شود. حداکثر ولتاژ نامی سیستم استAC690V، و سطح حفاظت استIP65، تمام الزامات نصب در فضای باز از جمله ضد آب، جلوگیری از گرد و غبار، محافظت در برابر اشعه ماوراء بنفش و مقاومت در برابر خوردگی{0}}نمکی را برآورده می کند.

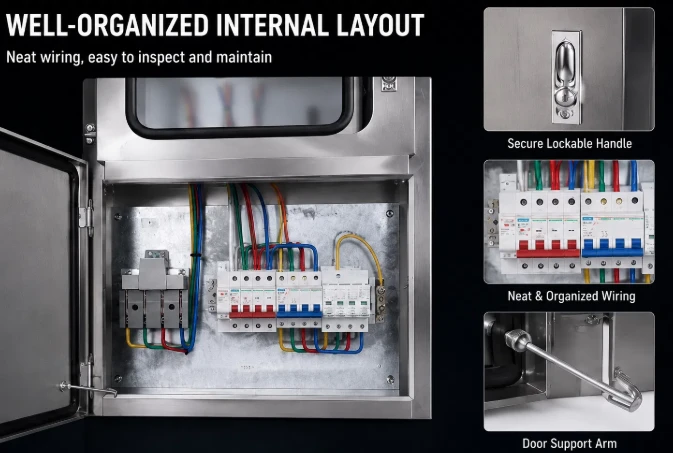

این محصول سیم کشی بین اینورترهای سری و کابینت توزیع AC یا ترانسفورماتور پله{0} را بسیار ساده می کند. ساختار داخلی ساده و شفاف، با سیم کشی منظم و معقول است. قابلیت اطمینان بالا، تعمیر و نگهداری آسان، و نصب دیواری{3}}در فضای باز با قابلیت تطبیق با محیط های مختلف سخت ارائه می دهد. فراتر از مواد و اندازه های استاندارد، سفارشی سازی کامل با توجه به نیاز کاربر در دسترس است.

جعبه ترکیبی متصل{0}}شبکه فتوولتائیک BWX چندین عملکرد حیاتی را در یک محفظه جمع و جور ادغام می کند. هر ویژگی برای افزایش ایمنی سیستم، ساده کردن نصب، و اطمینان از عملکرد قابل اعتماد درازمدت در کاربردهای مختلف انرژی خورشیدی طراحی شده است.

💧IP65 ضد آب و گرد و غبار

کابینت کاملا مهر و موم شده با واشرهای لاستیکی روی درها، مطابق با استانداردهای حفاظت از نفوذ IP65. ضد آب،-ضد خاکستر، ضد زنگ-مقاوم در برابر اسپری-نمک برای استقرار دائمی مطمئن در فضای باز.

🛡IK10 مقاومت در برابر ضربه

ساخته شده برای مقاومت در برابر ضربات مکانیکی خارجی تصادفی با رتبه IK10، بالاترین سطح حفاظت در برابر ضربه. یکپارچگی محفظه را در محیط های نصب سخت تضمین می کند.

⚡حفاظت در برابر برق گرفتگی و صاعقه

مجهز به دستگاه‌های اختصاصی حفاظت از ولتاژ بالا (SPD) که از اضافه ولتاژ و محافظت ضد معکوس بین فازها محافظت می‌کند. ولتاژ کاری AC480 ولت یا بالاتر برای دفاع قوی در برابر صاعقه.

🔌محافظت قطع کننده مدار

هر خط ورودی توسط یک مدارشکن حرارتی-مغناطیسی با ولتاژ نامی AC690V محافظت می‌شود. خروجی از مدارشکن، سوئیچ جداسازی بار، یا فیوز برای حفاظت جامع در برابر جریان اضافه و مدار کوتاه-استفاده می‌کند.

📊سنجش یکپارچه انرژی

فضا و تدارکاتی برای -کیلووات ساعت مترهای شهری با گزینه های اتصال مستقیم یا ثانویه. از اندازه‌گیری انرژی واردات/صادرات برای انطباق با اتصال شبکه و دقت صورت‌حساب پشتیبانی می‌کند.

🔌حفاظت از نشت زمین RCD/RCBO

شامل دستگاه جریان باقیمانده (RCD) یا RCBO برای حفاظت از نشت زمین، تضمین ایمنی پرسنل و برآورده کردن الزامات بازرسی تاسیسات برای اتصال تولید پراکنده.

📱RS485 / MODBUS{1}}ارتباطات RTU

نسخه هوشمند از ارتباط سریال RS485 با پروتکل استاندارد MODBUS-RTU پشتیبانی می‌کند و امکان نظارت بر زمان واقعی جریان، ولتاژ، دما، وضعیت قطع کننده و وضعیت صاعقه‌گیر را فراهم می‌کند.

🛒چیدمان محفظه دوگانه بهینه شده

محفظه اندازه گیری را از محفظه شینه جدا می کند تا تداخل الکتریکی مدار متقاطع-را از بین ببرد. فضای داخلی زیاد، شکن‌ها، فیوزها و کابل‌ها را به خوبی در خود جای می‌دهد.

🔄اتصالات باسبار آبکاری شده

همه شینه‌های داخل جعبه از شینه‌های آبکاری شده یا خالص‌شده برای کاهش مقاومت داخلی و نقاط اتصال، بهبود هدایت و عملکرد حرارتی برای حداکثر کارایی سیستم استفاده می‌کنند.

جعبه ترکیبی متصل{0}}شبکه فتوولتائیک BWX در چندین مدل موجود است که طیف وسیعی از ولتاژها و جریان‌های نامی را پوشش می‌دهد. پیکربندی بهینه را برای پروژه متصل به شبکه خورشیدی{2}} خود از مشخصات زیر انتخاب کنید.

مدل-پارامترهای خاص

مشخصات عمومی

جعبه ترکیبی متصل{0}}شبکه فتوولتائیک BWX برای تطبیق پذیری در سراسر طیف کامل تأسیسات متصل به شبکه- خورشیدی طراحی شده است. از پشت بام‌های مسکونی گرفته تا مزارع خورشیدی{3}}در مقیاس شهری، نقطه اتصال شبکه ایمن و سازگار مورد نیاز شرکت‌های برق و نصاب در سراسر جهان را فراهم می‌کند.

• خورشیدی پشت بام مسکونی:شبکه خانگی-سیستم‌های PV متصل که در آن جعبه BWX به‌عنوان نقطه‌ی اتصال رسمی تاسیسات با اندازه‌گیری، حفاظت RCD و ایزوله عمل می‌کند.
• ساختمان های تجاری: مغازه ها، دفاتر، و امکانات تجاری که نیاز به AC ایمن ترکیب خروجی های اینورتر رشته ای متعدد قبل از اتصال به شبکه دارند.
• PV صنعتی کوچک:تاسیسات خورشیدی صنعتی نیازمند حفاظت قوی، مدارهای ورودی متعدد و قابلیت نظارت هوشمند.
• سیستم های PV کشاورزی:تاسیسات خورشیدی مزرعه و روستایی که به محفظه‌های مقاوم در برابر آب و هوا در شرایط محیطی سخت نیاز دارند.
• پروژه های خورشیدی جامعه:تاسیسات خورشیدی مشترک که به همگرایی چند اینورتر، حفاظت جامع، و اندازه‌گیری درجه-استفاده نیاز دارند.
• نیروگاه های خورشیدی:نیروگاه‌های برق متصل-شبکه مقیاس-آرایه‌های اینورترهای رشته‌ای را به کابینت‌های توزیع AC یا ترانسفورماتورهای پله- متصل می‌کنند.

جعبه ترکیبی AC فتوولتائیک BWX برای نصب سریع و ساده طراحی شده است. ضریب قالب کابینت مهر و موم شده دیواری،-ناکاوت های از قبل حفاری شده و سیستم نصب ریل DIN-به طور قابل توجهی زمان سیم کشی سایت و هزینه نیروی کار را کاهش می دهد.

مراحل نصب

1. انتخاب محل نصب:دیوار یا ساختار بیرونی را انتخاب کنید که فضای کافی برای باز کردن درب و مسیر کابل ایجاد کند. اطمینان حاصل کنید که سطح از نظر ساختاری سالم و آب و هوا-محافظت شده است.
2. نصب ایمن دیواری:برای اتصال کابینت به دیوار از پیچ های نصب مناسب استفاده کنید. قبل از ادامه، تراز سطح و پایداری سازه را بررسی کنید.
3. کابل های ورودی مسیر:کابل های خروجی AC را از اینورترهای رشته ای از طریق درگاه های ورودی کابل استاندارد M50 (32{3}}38 میلی متر) وصل کنید. برای یکپارچگی آب بندی IP65 از کابل های ضد آب سری PG استفاده کنید.
4. اتصال خروجی سیم:کابل اتصال شبکه را از طریق درگاه خروجی عبور دهید. به قطع کننده مدار خروجی یا کلید جداسازی بار وصل کنید.
5. تأیید دستگاه های حفاظتی:اطمینان حاصل کنید که قطع کننده های مدار، دستگاه های حفاظت از نوسانات، و RCD/RCBO به درستی نصب شده و برای پارامترهای سیستم رتبه بندی شده اند.
6. نصب کنتور انرژی:در صورت وجود، -گرید کیلووات‌ساعت ابزار را با استفاده از اتصال مستقیم یا اتصال ثانویه (CT) در هر مشخصات مدل نصب کنید.
7. ارتباط اتصال (نسخه هوشمند):کابل ارتباطی RS485 را به ماژول مانیتورینگ وصل کنید. آدرس و پارامترهای MODBUS{2}}RTU را پیکربندی کنید.
8. مهر و آزمایش:تمام درهای کابینت را ببندید و آب بندی کنید. یکپارچگی IP65 را تأیید کنید. آزمایش مقاومت عایق، بررسی تداوم و تأیید راه اندازی را قبل از برق رسانی انجام دهید.

جعبه ترکیبی متصل به شبکه فتوولتائیک BWX{0}}مواد و پیکربندی گسترده انعطاف‌پذیری را برای پاسخگویی به نیازهای محیط‌های استقرار متنوع ارائه می‌دهد. از میان چندین متریال محفظه بهینه شده برای شرایط محیطی خاص، با سفارشی‌سازی طرح‌بندی کامل ابعادی و داخلی، انتخاب کنید.

قابلیت های سفارشی سازی

• ابعاد:ابعاد کابینت کاملاً قابل تنظیم متناسب با فضاهای نصب و نیازهای تجهیزات خاص.
• مدارهای ورودی/خروجی:تعداد مدارهای ورودی اینورتر و مدارهای خروجی قابل تنظیم در هر پروژه مورد نیاز.
• جریان رتبه بندی شده:حداکثر جریان ورودی نامی 32 تا 225 آمپر در 9 مدل استاندارد موجود است.
• پیکربندی اندازه گیری:اتصال مستقیم یا اتصال ثانویه (CT) را بر اساس سطوح ولتاژ و جریان سیستم انتخاب کنید.
• ماژول های ارتباطی:ماژول نظارت هوشمند اختیاری با RS485/MODBUS-RTU برای جمع‌آوری{2}}زمان واقعی داده و تشخیص خطا از راه دور.
• چیدمان اجزای داخلی:چیدمان قابل تنظیم کلیدهای مدار، فیوزها، شینه ها و دستگاه های حفاظت از نوسانات.
• ضد-دیودهای معکوس:دیودهای ضد معکوس بسته بندی شده مدولار اختیاری برای برنامه های ترکیب کننده DC.
• برچسب گذاری برند:نام تجاری، برچسب‌گذاری و قرار دادن آرم سفارشی برای الزامات OEM/ODM موجود است.

حداکثر ولتاژ نامی جعبه ترکیبی BWX چقدر است؟

جعبه ترکیبی متصل به شبکه فتوولتائیک BWX{0}}از حداکثر ولتاژ نامی سیستم AC690V پشتیبانی می‌کند. این در مدل‌های متعدد (BWX 05 تا BWX 110T) موجود است که ولتاژهای متناوب نامی 220 ولت، 230 ولت، 240 ولت و 400 ولت را پوشش می‌دهد و حداکثر جریان ورودی نامی از 32 آمپر تا 225 آمپر متناسب با مقیاس‌های مختلف پروژه را پوشش می‌دهد.

آیا جعبه ترکیبی PV BWX برای نصب در فضای باز مناسب است؟

بله. جعبه ترکیبی BWX دارای رتبه حفاظت از نفوذ IP65 است که الزامات ضد آب، ضد گرد و غبار، مقاوم در برابر اشعه ماوراء بنفش-مقاوم در برابر خوردگی اسپری-و نمک-مقاومت دارد. همچنین استاندارد مقاومت در برابر ضربه IK10 را برآورده می‌کند و آن را برای استقرار دائمی دیوار در فضای باز در همه شرایط آب و هوایی، از مناطق ساحلی با رطوبت بالا- گرفته تا محیط‌های صنعتی خورنده قابل اعتماد می‌سازد.

جعبه ترکیبی هوشمند BWX از چه پروتکل های ارتباطی پشتیبانی می کند؟

نسخه هوشمند جعبه ترکیبی BWX از ارتباط سریال RS485 با پروتکل استاندارد MODBUS{1}}RTU پشتیبانی می کند. ماژول مانیتورینگ می تواند جریان، ولتاژ باس، دمای داخلی، وضعیت قطع کننده مدار، وضعیت صاعقه گیر، و توان سیستم را برای هر رشته PV نمایش دهد، که امکان نظارت از راه دور و تشخیص خطا در زمان واقعی را فراهم می کند.

تفاوت بین جعبه های ترکیبی BWX-AC و BWX-PV چیست؟

BWX-AC یک جعبه ترکیب کننده AC است که خروجی AC چندین اینورتر رشته را قبل از اتصال به کابین توزیع AC یا ترانسفورماتور پله{1} با رتبه حداکثر AC690 ادغام می‌کند. BWX{4}}PV یک جعبه ترکیب کننده DC است که ورودی DC را از حداکثر 24 رشته ماژول فتوولتائیک، تا 1000 VDC، قبل از تغذیه به کابینت توزیع DC و اینورتر ترکیب می‌کند. هر دو گزینه های حفاظت IP65 و نظارت هوشمند را ارائه می دهند.
