ترانسفورماتور نوع خشک 1000 کیلو ولت آمپر در مقابل ترانسفورماتور غوطه ور در روغن: مقایسه کامل

انتخاب بین الفترانسفورماتور نوع خشک 1000 کیلو ولت آمپردر مقابل ترانسفورماتور غوطه‌ور در روغنیک تصمیم مهم برای سیستم های برق صنعتی، تجاری و شهری است.



GNEE به‌عنوان یک تولیدکننده حرفه‌ای ترانسفورماتور، راه‌حل‌های ترانسفورماتور خشک-و{1}}ترانسفورماتور پر از روغن{1} را به مشتریان جهانی ارائه می‌کند و به مشتریان کمک می‌کند تجهیزات مناسب را بر اساس ایمنی، محیط نصب، کارایی و هزینه عملیاتی طولانی‌مدت انتخاب کنند.



هر دو نوع ترانسفورماتور عملکرد الکتریکی یکسانی را انجام می دهند، اما روش های خنک کننده، نیازهای تعمیر و نگهداری و سناریوهای کاربردی آنها بسیار متفاوت است. درک این تفاوت‌ها می‌تواند به مهندسان و خریداران کمک کند تا سرمایه‌گذاری مقرون‌به‌صرفه‌تری داشته باشند.





A ترانسفورماتور نوع خشک 1000 کیلو ولت آمپراز هوا به جای روغن عایق برای خنک سازی استفاده می کند. سیم‌پیچ‌ها توسط رزین اپوکسی یا مواد اشباع فشار خلاء محافظت می‌شوند که آن را برای نصب در داخل ساختمان ایده‌آل می‌کند.



انواع محصولات رایج عبارتند از:

• ترانسفورماتور سه فاز{{0}Dry-
• ترانسفورماتور رزینی سه فاز -
• ترانسفورماتور قدرت رزین ریخته گری
• ترانسفورماتور نوع خشک{0}}کم تلفات
• ترانسفورماتور سه فاز داخلی-

ترانسفورماتورهای خشک مخصوصاً برای بیمارستان‌ها، ساختمان‌های تجاری، مراکز داده و سیستم‌های مترو که ایمنی در برابر آتش حیاتی است، مناسب هستند.

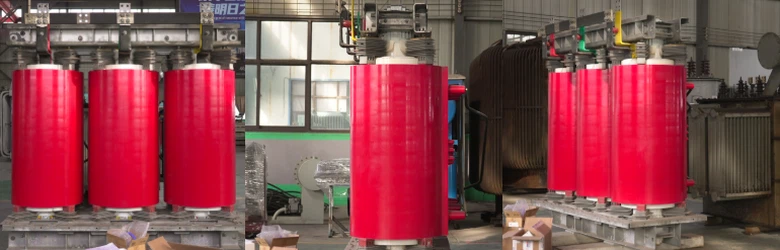

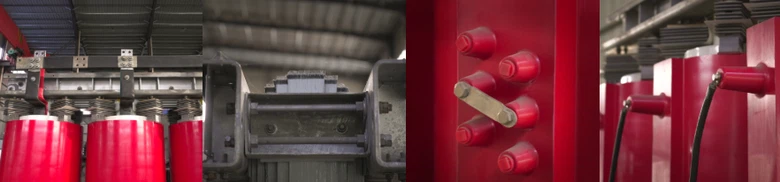

از نزدیک{0}}ترانسفورماتور نوع خشک رزین ریخته گری





A ترانسفورماتور 1000 کیلوولت آمپر روغنیاز روغن معدنی یا مایع عایق زیست تخریب پذیر برای خنک کردن و عایق کاری اجزای داخلی استفاده می کند.

ویژگی های اصلی:



• روغن اتلاف حرارت عالی را فراهم می کند
• مناسب برای نصب در فضای باز
• ظرفیت اضافه بار بیشتر
• برای بارهای صنعتی بزرگ بهتر است



ترانسفورماتورهای روغنی- معمولاً در موارد زیر استفاده می‌شوند:

• پست های برق
• کارخانه های تولیدی
• شبکه های ابزار
• پروژه های معدنی

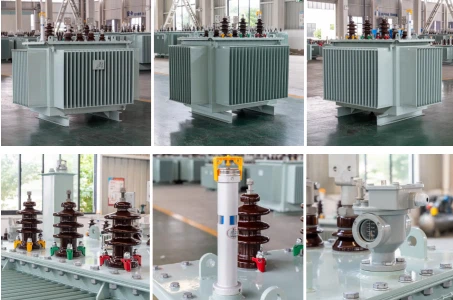

نزدیک-oترانسفورماتور غوطه ور در روغن فضای باز

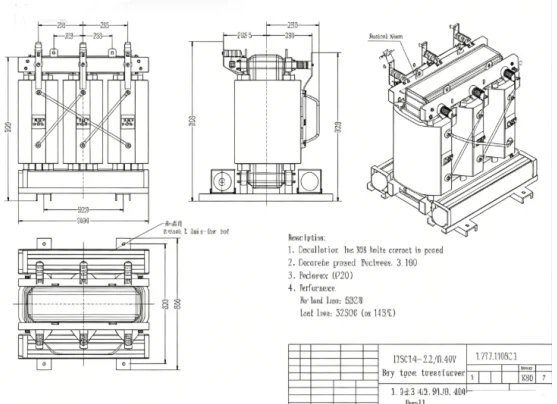

مقایسه ساختار ترانسفورماتور نوع خشک 1000kVA

اجزای معمولی عبارتند از:

هسته فولادی سیلیکونی

سیم پیچ های مسی یا آلومینیومی

کویل های ریخته گری رزین اپوکسی

سیستم مانیتورینگ دما

کانال های تهویه

کابینت محوطه

این آن را به عنوان یک ایده آل می کندترانسفورماتور سه فاز داخلی-برای فضاهای بسته

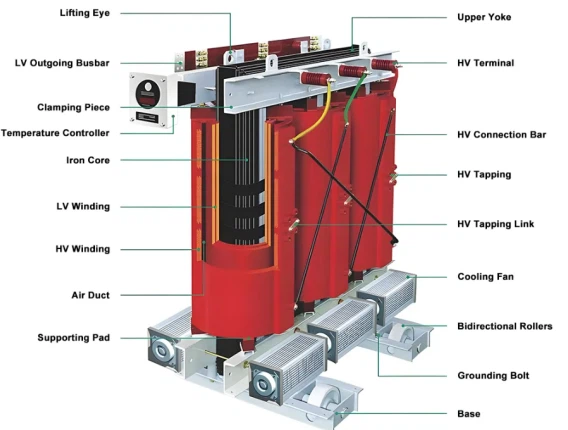

تصویر مقایسه ساختار محصول – ترانسفورماتور نوع خشک

مقایسه ساختار ترانسفورماتور غوطه ور در روغن 1000 کیلو ولت آمپر

اجزای معمولی عبارتند از:

• مخزن ترانسفورماتور
• مخزن محافظ
• نشانگر سطح روغن
• رادیاتور / پره های خنک کننده
• رله بوخهولتز
• دستگاه کاهش فشار
• سیم‌پیچ‌های غوطه‌ور در روغن-

ساختار آن بیشتر برای کاربردهای صنعتی در فضای باز و سنگین{0}}مناسب است.



تصویر مقایسه ساختار محصول – ترانسفورماتور غوطه ور در روغن





مقایسه ایمنی ترانسفورماتور نوع خشک 1000kVA

بزرگترین مزیت ترانسفورماتورهای نوع خشک این استایمنی بالا در برابر آتش.



ویژگی های ایمنی کلیدی:

• بدون روغن قابل اشتعال
• عایق رزینی{0}}خود خاموش شونده
• انتشار دود کم
• بدون خطر نشتی



به همین دلیل استتولید کنندگان ترانسفورماتور نوع خشک رزین ریخته گریاکیدا آنها را برای:

• بیمارستان ها
• مراکز خرید
• مدارس
• ایستگاه های مترو
• مراکز داده



مقایسه ایمنی ترانسفورماتور غوطه ور در روغن 1000 کیلو ولت آمپر

ترانسفورماتورهای غوطه ور در روغن عملکرد خنک کنندگی بسیار خوبی دارند اما خطرات خاصی دارند:

• نشت روغن
• خطر آتش سوزی
• آلودگی محیط زیست
• خطر شکست آب بندی

برای تاسیسات داخلی، سیستم های حفاظت آتش اضافی اغلب مورد نیاز است.





بدون-مقایسه تلفات بار و بار

مدرنترانسفورماتور نوع خشک{0}}کم تلفاتطرح ها به طور قابل توجهی کارایی را بهبود بخشیده اند.



مقایسه معمولی:

تایپ کنید	بدون -از دست دادن بار	از دست دادن بار	کارایی
ترانسفورماتور نوع خشک 1000 کیلو ولت آمپر	1.8-2.2 کیلو وات	8.5-10.5 کیلو وات	97.5–98.5%
ترانسفورماتور 1000 کیلوولت آمپر روغنی	1.3-1.8 کیلو وات	7.5-9.5 کیلو وات	98–99%

به طور کلی، ترانسفورماتورهای غوطه‌ور در روغن معمولاً تلفات کمی کمتری دارند.



مقایسه عملکرد خنک کننده



راندمان خنک کننده ترانسفورماتور غوطه ور در روغن

روغن دارای رسانایی حرارتی عالی است، که اجازه می دهد:

• اتلاف گرما بهتر
• تحمل اضافه بار بیشتر
• عملیات بار سنگین و مداوم طولانی‌تر-

برای محیط‌های صنعتی{0} بار بالا، ترانسفورماتورهای روغن اغلب عملکرد بهتری دارند.



عملکرد خنک کننده ترانسفورماتور نوع خشک

ترانسفورماتورهای خشک به خنک کننده هوای طبیعی یا اجباری متکی هستند.

گزینه های خنک کننده:

• AN (Air Natural)
• AF (نیروی هوایی)

طرح‌های ترانسفورماتور نوع خشک کویل ریخته‌گری شده مدرن، عملکرد خنک‌سازی را بهبود بخشیده‌اند، اما قابلیت اضافه بار سنگین معمولاً کمتر از مدل‌های{0}}پر شده با روغن است.





تعمیر و نگهداری ترانسفورماتور نوع خشک

ترانسفورماتورهای نوع خشک{0}}به تعمیر و نگهداری کمتری نیاز دارند.



نگهداری معمولی:

• تمیز کردن گرد و غبار
• بازرسی حرارتی
• سفت شدن ترمینال
• نظارت بر تخلیه جزئی



مزایا:

• هزینه های عملیاتی کمتر
• حداقل زمان خرابی
• خدمات روتین ساده تر

تعمیر و نگهداری ترانسفورماتور غوطه ور در روغن

ترانسفورماتورهای پر از روغن{0}}به تعمیر و نگهداری بیشتری نیاز دارند.



کارهای روتین:

• تست روغن
• فیلتراسیون روغن
• بازرسی نشتی
• بررسی سیستم خنک کننده

این باعث افزایش هزینه نگهداری در طول عمر می شود.

مهندس در حال انجام بازرسی معمول ترانسفورماتور





بهترین برنامه های کاربردی برای ترانسفورماتور نوع خشک

توصیه شده برای:

• ساختمان های تجاری
• بیمارستان ها
• مجتمع های مسکونی
• پست های داخلی
• پروژه های انرژی های تجدیدپذیر

به خصوص مناسب برایترانسفورماتور رزینی سه فاز -سیستم ها

بهترین برنامه های کاربردی برای ترانسفورماتور غوطه ور در روغن

توصیه شده برای:

• پست های فضای باز
• معدن
• ساخت سنگین
• کارخانه های فولاد
• شبکه های آب و برق

برای محیط‌های خشن در فضای باز و مراکز بار{0} با ظرفیت بالا بهتر است.





پارامتر	ترانسفورماتور نوع خشک	ترانسفورماتور غوطه ور در روغن
ظرفیت رتبه بندی شده	1000 کیلو ولت آمپر	1000 کیلو ولت آمپر
روش خنک کننده	AN / AF	ONAN / ONAF
ایمنی آتش نشانی	عالی	متوسط
تعمیر و نگهداری	کم	متوسط-بالا
استفاده در داخل ساختمان	عالی	محدود
استفاده در فضای باز	خوب	عالی
هزینه اولیه	بالاتر	پایین تر
هزینه مادام العمر	پایین تر	متوسط
خطر نشت	هیچ کدام	حاضر شود
سطح نویز	پایین تر	متوسط

هزینه خرید اولیه

ترانسفورماتورهای روغنی معمولاً دارای:

• هزینه ساخت کمتر
• قیمت خرید پایین تر
• سرمایه گذاری اولیه کمتر

ترانسفورماتورهای نوع خشک اغلب به دلیل مواد عایق پیشرفته هزینه بیشتری دارند.



هزینه مالکیت طولانی مدت-

ترانسفورماتورهای خشک می توانند کاهش دهند:

• هزینه های تعمیر و نگهداری
• هزینه های سیستم حفاظت در برابر آتش
• هزینه های انطباق با محیط زیست

با گذشت زمان، هزینه کل مالکیت می تواند رقابتی شود.





ترانسفورماتور نوع خشک 1000 کیلو ولت آمپر را انتخاب کنید اگر:

• نصب داخلی مورد نیاز است
• ایمنی در برابر آتش بسیار مهم است
• تعمیر و نگهداری کم ترجیح داده می شود
• مسائل حفاظت از محیط زیست



ترانسفورماتور غوطه‌ور در روغن را انتخاب کنید اگر:

• نصب در فضای باز برنامه ریزی شده است
• بار صنعتی سنگین وجود دارد
• کمترین هزینه اولیه مهم است
• ظرفیت اضافه بار بیشتر مورد نیاز است





GNEE ارائه می دهد:

• محلول های ترانسفورماتور توزیع خشک
• سفارشی سازی ترانسفورماتور نوع رزین ریخته گری
• ساخت ترانسفورماتور غوطه ور در روغن
• خدمات صادرات جهانی
• استانداردهای دقیق کیفیت IEC و ANSI

خواه به یک ترانسفورماتور هسته خشک نیاز داشته باشید یا واحد پر شده{0}روغن، مهندسان ما می توانند بهترین راه حل را برای پروژه شما توصیه کنند.





هنگام مقایسهترانسفورماتور نوع خشک 1000 کیلو ولت آمپر در مقابل ترانسفورماتور غوطه ور در روغن، بهترین انتخاب به محیط نصب، الزامات ایمنی و بودجه شما بستگی دارد. ترانسفورماتورهای خشک ایمنی عالی و نگهداری کم را ارائه می دهند، در حالی که واحدهای غوطه ور در روغن خنک کننده بهتر و هزینه اولیه کمتری را ارائه می دهند.

درخواست یک نقل قول



👉 برای انتخاب ترانسفورماتور مناسب به کمک متخصص نیاز دارید؟برای پشتیبانی حرفه ای و قیمت سفارشی برای پروژه برق خود امروز با GNEE تماس بگیرید.



در هنگام حمل ترانسفورماتور 1000 کیلوولت آمپر نوع خشک چه آسیب هایی ممکن است رخ دهد؟

لرزش و برخورد ممکن است باعث شل شدن بست ها، جابجایی هسته، تغییر شکل سیم پیچ یا آسیب به سطح اپوکسی شود. برای اطمینان از حمل و نقل ایمن، از پایه حمل و نقل ثابت، بسته بندی کلی، و آزمایش قبل از تحویل- استفاده می کنیم.



آیا می توان ترانسفورماتور نوع خشک رزین ریخته گری 1000 کیلو ولت آمپر را در حین حمل به صورت افقی قرار داد؟

خیر. قرار دادن افقی ممکن است به عایق سیم پیچ و ساختار داخلی آسیب برساند. باید به صورت عمودی با علائم بلند کردن واضح و عمودی حمل شود.



الزامات اصلی نصب برای ترانسفورماتور نوع خشک 1000kVA چیست؟

به یک پایه بتنی تراز، محکم، فضای تهویه کافی، فاصله ایمن از دیوارها و موانع نیاز دارد. نصب ضعیف منجر به لرزش، سر و صدا و گرمای بیش از حد می شود.



آیا می توان ترانسفورماتور نوع خشک ریخته گری اپوکسی 1000 کیلو ولت آمپر را مستقیماً در فضای باز نصب کرد؟

ترانسفورماتور نوع خشک رزین ریختگی استاندارد برای مصارف داخلی است. نصب در فضای باز به یک محفظه IP54/IP56 برای ضد باران، محافظت در برابر آفتاب و تهویه نیاز دارد.



چرا مقاومت عایق پس از نصب کاهش می یابد؟

رطوبت، گرد و غبار، رطوبت زیاد و سطح کثیف از دلایل اصلی آن هستند. تمیز کردن و خشک کردن منظم می تواند عملکرد عایق را بازیابی کند.



افزایش دمای طبیعی برای ترانسفورماتور نوع خشک رزین ریخته گری 1000 کیلو ولت آمپر چقدر است؟

برای عایق کلاس F، متوسط ​​افزایش دمای سیم پیچ کمتر یا مساوی 100K، دمای نقطه داغ کمتر یا مساوی 155 درجه است. اضافه بار، تهویه نامناسب و گرد و غبار باعث افزایش غیرعادی دمای هوا می شود.



چه چیزی باعث ایجاد صدای غیرعادی در حین کار ترانسفورماتور 1000 کیلوولت آمپر خشک می شود؟

هسته شل، بار نامتعادل، نوسانات ولتاژ، هارمونیک ها، پایه ناهموار یا شلی داخلی پس از حمل و نقل.



آیا تعمیر و نگهداری ترانسفورماتور نوع خشک رزین ریخته گری 1000 کیلو ولت آمپر-رایگان است؟

تقریباً{0}}رایگان است، اما به تمیز کردن منظم گرد و غبار، بررسی گشتاور پایانه، آزمایش عایق و نظارت دما نیاز دارد.



آیا ترک های اپوکسی کوچک برای ترانسفورماتورهای نوع خشک 1000 کیلوولت آمپر قابل قبول هستند؟

ریز{0}}ترک‌های سطحی قابل تعمیر هستند، اما ترک‌های عمیق یا نافذ بر ایمنی عایق تأثیر می‌گذارند و باید تعمیر یا تعویض شوند.



چرا کنترل کننده دما روی ترانسفورماتور ریخته گری اپوکسی 1000 کیلو ولت آمپر هشدار می دهد؟

علل رایج: اضافه بار، خرابی فن، تهویه ضعیف، خطای سنسور دما یا هارمونیک های سنگین.
