روغن 1000 کیلوولت آمپر{1}}روش های خنک کننده ترانسفورماتور پر شده: ONAN در مقابل ONAF توضیح داده شده است

هنگام انتخاب یک ترانسفورماتور پر شده با روغن 1000kVA,درک روش های خنک کننده آن-ONAN در مقابل ONAF-برای قابلیت اطمینان، ظرفیت و کارایی هزینه بسیار مهم است.



این راهنما توضیح می‌دهد که هر روش خنک‌کننده چگونه کار می‌کند، تأثیر واقعی-آنها بر عملکرد ترانسفورماتور 1000 کیلوولت آمپر شما، و نحوه انتخاب عاقلانه برای کاربرد خود را توضیح می‌دهد.

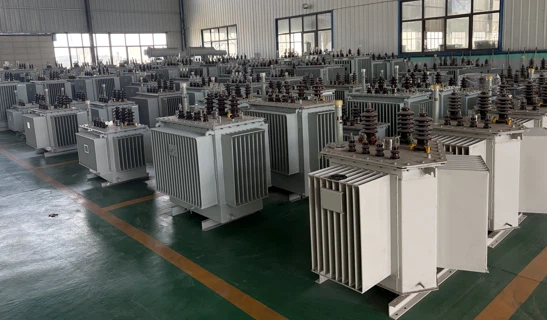

کارخانه ترانسفورماتور پر شده با روغن GNEE-





هرترانسفورماتور پر شده با روغن 1000kVAتحت بار گرما تولید می کند. روش‌های خنک‌کننده تعیین می‌کنند که این گرما تا چه حد ایمن دفع شود. دو استاندارد رایج هستندONANوONAF.



ONAN (روغن طبیعی هوای طبیعی) - خنک کننده غیرفعال

چگونه کار می کند:روغن داغ به طور طبیعی وارد رادیاتورهای خنک کننده می شود. هوای محیط بدون فن جریان می یابد. بدون قطعات متحرک

کاربرد 1000 کیلو ولت آمپر:ایده آل برای 8 تا 12 ساعت کار مداوم در بار کامل 1000 کیلو ولت آمپر.

مزیت کلیدی:مصرف برق کمکی بی‌صدا،-بدون تعمیر و نگهداری.



ONAF (Oil Natural Air Forced) – فن-خنک کننده کمکی

چگونه کار می کند:گردش روغن یکسان است، اما فن ها هوا را روی رادیاتورها فشار می دهند و گرما را سریعتر خارج می کنند.

کاربرد 1000 کیلو ولت آمپر:اجازه می دهد1100-1200 کیلو ولت آمپرخروجی از همان ترانسفورماتور برای دوره های کوتاه.

مزیت کلیدی:ظرفیت اضطراری بالاتر بدون خرید واحد بزرگتر.





برای کمک به شما در تصمیم گیری، در اینجا یک تفکیک فنی واضح از نحوه عملکرد هر روش خنک کننده در aترانسفورماتور پر شده با روغن 1000kVA.



ظرفیت تحت حالت های مختلف خنک کننده

حالت	ظرفیت پایه	حداکثر ظرفیت پیوسته	اوج (1 ساعت)
ONAN	1000 کیلو ولت آمپر	1000 کیلو ولت آمپر	1050 کیلو ولت آمپر (با هشدار دمای روغن)
ONAF	1000 کیلو ولت آمپر	1150 کیلو ولت آمپر (با فن روشن)	1250kVA (اضطراری)



محدودیت های افزایش دما

اونان:متوسط ​​افزایش دمای سیم پیچ 65K در 1000kVA.

ONAF:همان حد 65K اما در 1150kVA به دست می آید - به این معنی که در بار 1000kVA، دمای سیم پیچ10-15 درجه پایین تر، عمر عایق را 2 برابر افزایش می دهد.



نویز و برق کمکی

اونان:~55 دسی بل - بی صدا، مناسب برای مناطق مسکونی.

ONAF:~65-70 دسی بل به اضافه قدرت موتور فن (~1.5-2.5kW برای یک واحد 1000kVA). به کنترل پنل و فن نیاز دارد.





پارامتر	پیکربندی ONAN	پیکربندی ONAF
ظرفیت رتبه بندی شده	1000 کیلو ولت آمپر (پیوسته)	1000kVA پایه / 1150kVA اجباری
فن های خنک کننده	هیچ کدام	4-6 فن محوری، 220V/380V، IP55
مصرف برق فن	0 W	1500–2500 W
میانگین افزایش دمای سیم پیچ @1000kVA	65K	52–55K
سطح نویز (1 متر)	کمتر یا مساوی 55 دسی بل	کمتر یا مساوی 68 دسی بل
برنامه های کاربردی معمولی	شبکه های روستایی، پست های مسکونی، مزارع خورشیدی	کارخانه های صنعتی، مراکز داده، اوج-تغییر بار
فاصله نگهداری	بررسی روغن هر 2 سال یکبار	تمیز کردن فن هر 6 ماه + بررسی روغن
وزن ترانسفورماتور (تقریبا)	2800-3200 کیلوگرم	2900-3300 کیلوگرم (با قاب فن)





برای بسیاری از پروژه های شبکه استاندارد و تجاری،ONANنسخه aترانسفورماتور پر شده با روغن 1000kVAانتخاب ارجح است



مزایا

• عدم خرابی قطعات متحرک– بدون فن، بدون کنتاکتور، بدون کنترلر.
• هزینه اولیه کمتر- به طور معمول12-18٪ ارزان ترنسبت به نسخه ONAF
• عملیات بی صدا- مناسب برای مدارس، بیمارستان ها، مجتمع های مسکونی.
• نصب ساده تر- بدون نیاز به منبع تغذیه فن یا سیم کشی کنترل.



محدودیت ها

• بدون بافر اضافه بار- بیش از 1000 کیلو ولت آمپر برای بیش از 2 ساعت خطر پیری را تسریع می کند.
• رد پای بزرگتر- به رادیاتورهای بزرگتر برای جبران عدم وجود فن نیاز دارد. رادیاتورهای ONAN برای 1000kVA 20% بزرگتر از ONAF هستند.
• چه زمانی ONAN را انتخاب کنید:بار ثابت 800-1000 کیلو ولت آمپر، محیط آرام، بودجه نگهداری محدود.



ترانسفورماتور 1000kVA ONAN تحویل یک مزرعه خورشیدی در اروپا





اگر بار شما غیرقابل پیش بینی یا در حال رشد است، یکترانسفورماتور پر شده با روغن 1000 کیلوولت آمپر خنک‌شده ONAF-بدون خرید یک واحد 1250 کیلو ولت آمپر فضای سر به شما می دهد.



قابلیت اضافه بار دینامیک

با کارکرد خودکار فن ها (از طریق سنسور دمای سیم پیچ)، ترانسفورماتور 1000 کیلوولت آمپر شما می تواند:

• 1150kVA به طور مداوم- مناسب برای پیک های تابستانی یا بارهای صنعتی موقت.
• 1250 کیلو ولت آمپر به مدت 1 ساعت– پشتیبان گیری اضطراری برای فرآیندهای حیاتی.



عمر عایق طولانی تر

از آنجایی که فن ها روغن را 10 تا 15 درجه خنک تر در همان بار 1000 کیلو ولت آمپر نگه می دارند، عایق کاغذ (فاکتور نقطه داغ) کندتر پیر می شود. یک ترانسفورماتور ONAF 1000 کیلو ولت آمپر که با بار متوسط ​​900 کیلو ولت آمپر کار می کند می تواند دوام بیاورد35+ سالدر مقابل 25 سال برای ONAN.



صرفه جویی در فضا{0}}طراحی

ONAF اجازه می دهد تا رادیاتورهای کوچکتر. برای ردپای 1000 کیلوولت آمپر، ONAF حدود 0.8 متر مربع صرفه جویی می کند - که در پست های کانتینری یا خزانه های داخلی بسیار ارزشمند است.

• زمان انتخاب ONAF: Peaky loads (e.g., crushers, welders), hot climates (ambient >40 درجه)، توسعه آینده برنامه ریزی شده است.





در اینجا یک چارچوب تصمیم گیری ساده 3 مرحله ای برای هر یک وجود داردترانسفورماتور پر شده با روغن 1000kVAپروژه

اگر اولویت شما …	انتخاب کنید…
کمترین هزینه طول عمر و عملکرد بی صدا	ONAN
انعطاف پذیری اضافه بار و عملکرد خنک کننده	ONAF
کار در محیط های گرد و غبار/مرطوب (ممکن است پنکه ها مسدود شوند)	ONAN
دویدن در طاق با جریان هوای طبیعی ضعیف	ONAF(هوای اجباری ضروری است)
مقاوم سازی پست 1000 کیلوولت آمپر موجود	کیت ONAF را می توان اضافه کرد (GNEE کیت های تبدیل را ارائه می دهد)



نکته حرفه ای:بسیاری از مشتریان یکترانسفورماتور پر شده با روغن 1000 کیلو ولت آمپر آماده ONAF-(پایه های فن نصب شده، پنکه اختیاری است). ابتدا آن را به صورت ONAN اجرا کنید. بعداً وقتی بار زیاد شد، فن ها را اضافه کنید. GNEE این طراحی هیبریدی را بدون هزینه اضافی ارائه می دهد.





این که آیا شما به عملیات بی صدا و ساده نیاز داریدONANیا ظرفیت انعطاف پذیرONAF، حقترانسفورماتور پر شده با روغن 1000kVAروش خنک کننده مستقیماً بر زمان کار، هزینه انرژی و برنامه نگهداری پروژه شما تأثیر می گذارد.



حدس نزنید - یک توصیه سفارشی دریافت کنید.میانگین بار، پیک تقاضا، دمای محیط و حد نویز خود را به ما بگویید. مهندسان ما ظرف 8 ساعت با یک پاسخ خواهند دادتجزیه و تحلیل روش خنک کننده رایگان + قیمت برای هر دو نسخه ONAN و ONAF.



درخواست یک نقل قول



تفاوت بین ترانسفورماتور Onaf و Onan چیست؟

ONAN از گردش طبیعی روغن و جریان طبیعی هوا استفاده می کند. گرما از طریق حلقه های همرفت طبیعی داخل مخزن حرکت می کند. ONAF از هوای اجباری برای گسترش خنک کننده در هنگام افزایش بار استفاده می کند. هر دو روش دما را کنترل می کنند، اماONAF از خروجی عملکرد بالاتر پشتیبانی می کند.



اونان اوناف اوناف یعنی چی؟

روغن طبیعی – هوا طبیعی (ONAN) و روغن طبیعی – هوا اجباریانواع (ONAF) به متداول‌ترین طرح‌های خنک‌کننده ترانسفورماتور پر شده با روغن- تعلق دارند.



تفاوت بین Onan Onaf و KNAN KNAF چیست؟

KNAN و KNAF از همان منطق خنک کننده ONAN و ONAF پیروی می کنند، اما با یک تفاوت کلیدی: مایع داخل مخزن.. سیالات کلاس K مانند FR3 یا دیگر استرهای طبیعی نقطه آتش بالاتری نسبت به روغن معدنی دارند که اغلب بیش از 300 درجه است.



ترانسفورماتور 1000 کیلوولت آمپر چند آمپر است؟

ترانسفورماتور 1000 کیلوولت آمپر معمولاً در فرآیند تبدیل خط منبع تغذیه ولتاژ بالا به خط منبع تغذیه با ولتاژ پایین-استفاده می‌شود. از کیلوولت{4}}آمپر به عنوان واحدهای اندازه گیری توان ظاهری ترانسفورماتور (kVA) استفاده می کند. توانایی تحمل ولتاژ 120 وآمپر 8333.



جریان بار کامل ترانسفورماتور 1000 کیلوولت آمپر چقدر است؟

~1392A

برای یک ترانسفورماتور 1000 کیلوولت آمپر در 415 ولت، جریان بار کامل است~1392A، با 75% بار در 1044A. از قانون سرانگشتی استفاده کنید: I ≈ kVA × 1.4 برای برآوردهای سریع (1400A). محاسبات دقیق، مدیریت کارآمد توان را تضمین می کند.
