چگونه تلفات هسته بر راندمان ترانسفورماتور سه فاز غوطه ور در روغن 1500 کیلو ولت آمپر تأثیر می گذارد؟

در حوزه توزیع برق صنعتی،ترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپربه عنوان یک ستون فقرات حیاتی برای کارخانه‌ها، مجتمع‌های تجاری و پست‌های برق عمل می‌کند.



GNEE Electric به‌عنوان یک تولیدکننده حرفه‌ای ترانسفورماتور با بیش از 18 سال تجربه و 30000 ㎡ تاسیسات تولید، می‌داند که هر وات صرفه‌جویی شده مستقیماً به سود شما کمک می‌کند.



هنگام ارزیابی کل هزینه مالکیت برای الفترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپر، کارایی مهم است. در حالی که تلفات مس (تلفات بار) با بار در نوسان است،تلفات اصلی (بدون-تلفات بار)24/7، 365 روز در سال ثابت بماند.



این مقاله یک بررسی عمیق فنی را ارائه می‌کند که چگونه تلفات هسته (هیسترزیس و جریان‌های گردابی) بر راندمان کلی واحد 1500 کیلوولت آمپر شما تأثیر می‌گذارد، چرا برای انطباق با انرژی جهانی اهمیت دارد (مانند DOE 2016 یا Ecodesign Tier 2)، و اینکه چگونه بهینه‌سازی‌های مهندسی GNEE می‌تواند هزاران نفر را در هزینه‌های عملیاتی شما صرفه‌جویی کند.

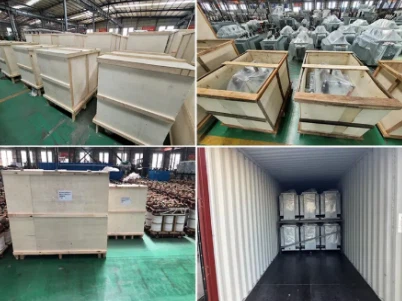

بارگیری ترانسفورماتور سه فاز روغنی 1500 کیلوولت آمپر کارخانه GNEE برای حمل و نقل





قبل از اینکه به فیزیک تلفات بپردازیم، بسیار مهم است که بدانیم چه کسی از تجهیزات شما پشتیبانی می کند. GNEE فقط یک معامله گر نیست. ما یک هستیمسازنده گواهی ISO9001:2015متخصص در تجهیزات برق تأسیسات ما دارای ظرفیت سالانه 50000-تن و یک تیم فنی متشکل از بیش از 200 متخصص است که به تحقیق و تولید دستگاه‌های الکتریکی کارآمد اختصاص یافته‌اند.



ما به شدت پایبند هستیمIEC 60076وGB 1094استانداردها، حصول اطمینان از اینکه هرترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپرکه از اسکله ما خارج می شود، با مقررات ایمنی و عملکرد بین المللی مطابقت دارد. با انتخاب GNEE، مستقیماً از منبع خرید می‌کنید-و واسطه‌ها را حذف می‌کنید و از مواد ممتاز مانند-فولاد سیلیکونی CRGO درجه بالا (غلات نورد سرد) و سیم‌پیچ‌های مسی با رسانایی بالا- مطمئن می‌شوید.





برای حل یک مشکل کارایی، ابتدا باید منشا آن را درک کرد. در یکترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپر، هسته مغناطیسی قلب واحد است. حتی زمانی که طرف ثانویه (سمت ولتاژ پایین) قطع می شود و هیچ برقی توسط بار گرفته نمی شود، ترانسفورماتور فقط با روشن شدن انرژی مصرف می کند.

این مصرف استاز دست دادن هسته، همچنین به عنوان شناخته شده استبدون-از دست دادن بار (PnL)یا از دست دادن آهن

تلفات هسته اساساً از دو پدیده متمایز تشکیل شده است که در لایه های فولادی سیلیکونی رخ می دهد:



تلفات هیسترزیس: اصطکاک مغناطیسی

هر بار که جریان متناوب (AC) چرخه می‌کند، حوزه‌های مغناطیسی در هسته باید مجدداً تنظیم شوند تا میدان مغناطیسی معکوس شود. این تنظیم مجدد به انرژی نیاز دارد، درست مانند مالیدن دست ها به هم که باعث ایجاد گرما می شود.

• فرمول:کاهش هیسترزیس متناسب با فرکانس (f) و مساحت حلقه پسماند است.
• تاثیر:اگر مواد هسته از کیفیت پایینی برخوردار باشد، "اصطکاک" بیشتر است. برای یک واحد 1500 کیلوولت آمپری که با فرکانس 50 هرتز یا 60 هرتز کار می کند، این تنظیم مجدد ثابت بخش قابل توجهی از تلفات بدون بار را تشکیل می دهد.



تلفات جریان گردابی: جریان های در گردش

• طبق قانون فارادی، میدان مغناطیسی متناوب ولتاژهایی را در درون خود ماده هسته القا می کند. این جریان‌های گردشی (جریان‌های گردابی) را ایجاد می‌کند که در داخل فولاد جریان دارند.
• مشکل:این جریان ها بدون انجام کار مفید، گرمای مقاومتی (I²R) تولید می کنند.
• راه حل:به همین دلیل است که هسته های ترانسفورماتور لمینیت می شوند (ورق های نازک عایق از یکدیگر). لایه های نازک تر مسیر این جریان ها را محدود می کنند و تلفات را به شدت کاهش می دهند. ترانسفورماتورهای مدرن با راندمان بالا از لایه‌های{3} بسیار نازک (0.23mm یا 0.27mm) برای مقابله با این مشکل استفاده می‌کنند.





کارایی در الفترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپر is calculated by dividing the output power by the input power. While a 1500kVA transformer often operates at >راندمان 99 درصد،تفاوتبین 99.4٪ و 99.6٪ نشان دهنده صدها کیلووات ساعت{2}}هدر سالانه است.



جریمه "همیشه-روشن".

بر خلاف تلفات بار که با مجذور جریان تغییر می کند (اگر بار کم باشد، تلفات بار حداقل است)تلفات هسته ثابت هستند. برای یک واحد 1500 کیلوولت آمپر که به کارخانه ای که 24/7 کار می کند اما فقط 8 ساعت با ظرفیت کامل کار می کند، تلفات هسته برای تمام 24 ساعت متحمل می شود. طی یک سال، این تلفات ثابت بسته به تعرفه‌های محلی می‌تواند به ده‌ها هزار دلار در برق هدر رفته انباشته شود.



استرس حرارتی و پیری

تلفات هسته به صورت گرما ظاهر می شود. اگر یک ترانسفورماتور تلفات هسته بالایی داشته باشد، دمای داخلی هسته افزایش می یابد. از آنجایی که هسته در روغن غوطه ور است، گرمای بیش از حد خواص عایق روغن ترانسفورماتور و عایق کاغذ اطراف سیم پیچ ها را از بین می برد. به ازای هر افزایش 8 تا 10 درجه ای بالاتر از دمای نامی، عمر عایقترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپرنصف می کند

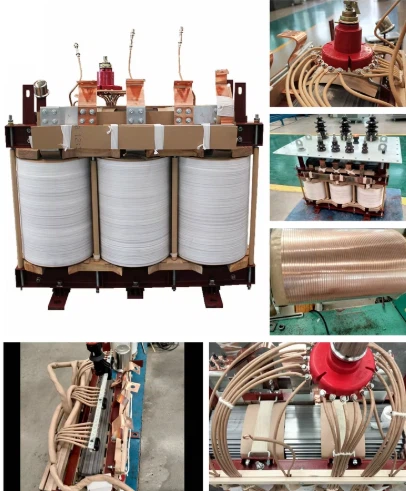

هسته داخلی و ساختار سیم پیچ مسی ترانسفورماتور سه فاز غوطه ور روغنی 1500 کیلو ولت آمپر





برای برآورده کردن استانداردهای انرژی مدرن (مانند الزامات سطح 2 در اروپا یا NEMA Premium در ایالات متحده)، کیفیت بالا-ترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپرباید مقادیر زیان خاصی را حفظ کند. در GNEE، ما ترانسفورماتورهای سری S13 و S15 را تولید می کنیم که از مواد پیشرفته برای به حداقل رساندن اثرات مورد بحث در بالا استفاده می کنند.



در زیر یک جدول مرجع استاندارد برای ترانسفورماتور غوطه ور روغنی 1500 کیلوولت ولت 11 کیلوولت/0.4 کیلوولت آمده است. توجه داشته باشید که اتلاف بدون بار کمتر (از دست دادن هسته) مستقیماً با راندمان بالاتر ارتباط دارد.

پارامتر	مقدار استاندارد (سری S11)	GNEE بالا-ارزش کارایی (سری S13/S15)	تاثیر بر کارایی
قدرت امتیازی	1500 کیلو ولت آمپر	1500 کیلو ولت آمپر	–
از دست دادن هسته (بدون-از دست دادن بار)	~2100 W – 2300 W	~1016 W – 1350 W	40% اتلاف انرژی ثابت را کاهش می دهد
تلفات بار (تلفات سیم پیچ)	~12000 W – 14000 W	~11286 وات (مس)	رسانایی بالا گرما را کاهش می دهد
بدون -جریان بارگذاری	~0.6% – 0.7%	کمتر یا مساوی 0.2٪ - 0.5٪	مدار مغناطیسی برتر را نشان می دهد
ولتاژ امپدانس	5% – 6%	5% (استاندارد)	پایداری اتصال به شبکه
راندمان (در 75 درجه)	~99.2%	>99.54%	صرفه جویی قابل توجه OPEX





در GNEE، ما فقط اجزاء را مونتاژ نمی کنیم. ما کارایی را مهندسی می کنیم. کاهش تلفات اصلی در الفترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپربه ترکیبی از علم مواد برتر و ساخت دقیق نیاز دارد.



فولاد سیلیکونی- CRGO درجه بالا

ما از فولاد درجه یک CRGO (غلات نورد سرد) مانند مواد 23ZH90 یا 27ZH95 استفاده می کنیم. برخلاف فولاد استاندارد، CRGO از نظر مغناطیسی ناهمسانگرد است، به این معنی که به طور خاص طراحی شده است تا مغناطیس را به راحتی در جهت نورد هدایت کند و در مقابل تلفات در جهات دیگر مقاومت کند. این به طور مستقیم از دست دادن هیسترزیس را کاهش می دهد.



طراحی هسته پلکانی

مقطع{0}} هسته ما یک مستطیل ساده نیست. ما از یک پیکربندی چند مرحله‌ای-«پله‌ای» (تقریباً یک دایره) استفاده می‌کنیم. این باعث کاهش شکاف هندسی بین هسته و سیم‌پیچ‌ها، بهینه‌سازی توزیع شار و کاهش تلفات سرگردان می‌شود.



فرآیندهای آنیلینگ پیشرفته

برش فولاد سیلیکونی باعث ایجاد تنش مکانیکی در لبه ها می شود که باعث افزایش تلفات هسته می شود. GNEE پس از برش هسته از کوره های بازپخت استرس{1}}برای بازیابی خواص مغناطیسی فولاد گرا- استفاده می کند و تضمین می کند که تلفات نظری کم مواد در مرحله نهایی حاصل می شود.ترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپر.



هسته های فولادی سیلیکونی CRGO برای تولید ترانسفورماتور غوطه ور روغنی سه فاز 1500 کیلو ولت آمپر





بیایید فیزیک را به دلار ترجمه کنیم. برای یکترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپردر حال اجرا 24/7/365 در یک مرکز داده یا کارخانه صنعتی:

• سناریوی A (ترانسفورماتور استاندارد):از دست دادن هسته=2100W
• سناریوی B (GNEE Low-Transformer Loss):از دست دادن هسته=1100W
• تفاوت:1000 وات (1 کیلو وات)
• اتلاف انرژی سالانه (استاندارد در مقابل GNEE):
• 1 کیلووات × 24 ساعت × 365 روز =8760 کیلووات ساعت در سال صرفه جویی می شود.



با نرخ صنعتی 0.12 دلار در هر کیلووات ساعت، کاهش تلفات هسته به تنهایی موجب صرفه جویی می شود1051.20 دلار در سال. در طول عمر 25 ساله، یعنی$26,280در صرفه جویی خالص، اغلب حق بیمه اولیه را برای یک مدل با کارایی بالا در 2-3 سال اول توجیه می کند.



سوالات متداول (سؤالات متداول)



اگر ترانسفورماتور سه فاز غوطه ور روغنی 1500 کیلوولت آمپر با نیم بار کار کند، تلفات هسته متفاوت است؟
خیر. تلفات هسته وابسته به ولتاژ-است نه جریان-. تا زمانی که ولتاژ اولیه اعمال می شود، تلفات هسته بدون توجه به اینکه بار 0٪ یا 100٪ باشد ثابت می ماند.



آیا نوع روغن روی تلفات هسته تاثیر می گذارد؟
خیر. روغن (معدنی یا گیاهی) یک ماده خنک کننده و عایق است. را مدیریت می کندعواقبتلفات هسته (گرما) اما بر تولید الکترومغناطیسی هیسترزیس یا جریان های گردابی تأثیری ندارد.



فرکانس چگونه بر تلفات هسته در واحد 1500kVA من تأثیر می گذارد؟

تلفات هسته مستقیماً با فرکانس متناسب است. ترانسفورماتور طراحی شده برای فرکانس 50 هرتز که با فرکانس 60 هرتز کار می کند، افزایش جزئی در از دست دادن هسته (و اشباع احتمالی) خواهد داشت، به همین دلیل است که GNEE طرح ها را برای نیازهای شبکه خاص سفارشی می کند.



آیا می توان ترانسفورماتور 1500 کیلوولت آمپر روغنی را سفارشی کرد؟
بله، یک ترانسفورماتور روغنی 1500 کیلوولت آمپر را می توان در نسبت ولتاژ، فرکانس، گروه برداری مانند Dyn11، روش خنک کننده (ONAN/ONAF)، امپدانس و طراحی محفظه با توجه به نیاز پروژه سفارشی کرد.



چه استانداردهایی برای ترانسفورماتور سه فاز روغنی 1500 کیلو ولت آمپر اعمال می شود؟
اکثر ترانسفورماتورهای سه فاز روغنی 1500 کیلوولت آمپر مطابق با استانداردهای IEC 60076، ANSI/IEEE یا سایر مشخصات بین المللی و منطقه ای طراحی شده اند.



اجزای اصلی ترانسفورماتور 1500 کیلوولت آمپر روغنی چیست؟
اجزای اصلی شامل هسته چند لایه، سیم‌پیچ‌های اولیه و ثانویه، روغن ترانسفورماتور، مخزن، رادیاتور، محافظ، بوشینگ، تپ چنجر و دستگاه‌های حفاظتی مانند رله بوخهولز است.



ترانسفورماتور 1500 کیلوولت آمپر روغنی چگونه ساخته می شود؟
فرآیند تولید شامل برش و انباشته شدن هسته، سیم پیچ سیم پیچ، خشک کردن عایق، مونتاژ قطعه فعال، ساخت مخزن، پر کردن روغن در خلاء و مونتاژ نهایی است.





درک کردنچگونه تلفات هسته بر راندمان ترانسفورماتور سه فاز غوطه ور در روغن 1500 کیلو ولت آمپر تأثیر می گذارداولین قدم برای کاهش قبض برق و عملیات سبزتر است. تلفات بالای هسته منجر به گرمای بیش از حد، کاهش طول عمر عایق و هزینه‌های عملیاتی قابل توجه-می‌شود.



در GNEE، ما 18+ سال تخصص در تولید، فرآیندهای دارای گواهی ISO-و مواد ممتاز مانند فولاد CRGO را ترکیب می‌کنیم تا ترانسفورماتورهایی را ارائه دهیم که نه تنها استانداردهای کارایی بین‌المللی را برآورده می‌کنند، بلکه از آنها فراتر می‌روند.
