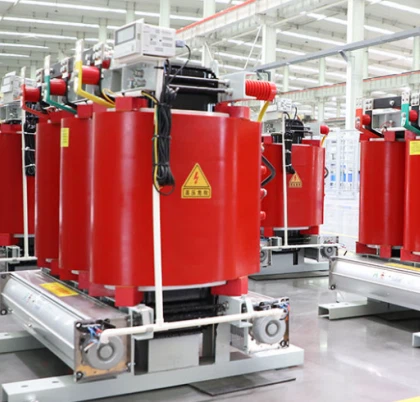

رمزگشایی ترانسفورماتور SCB18-2000/10 Dry-Type

در پروژه های توزیع برق، تامین برق ساختمان و پروژه های صنعتی کدSCB18-2000/10اغلب در برگه های مشخصات ظاهر می شود. این یکی از محبوب‌ترین ترانسفورماتورهای خشک{1} در بازار امروزی است – متعادل کردن کارایی انرژی، ایمنی و قابلیت اطمینان.



با این حال بسیاری از متخصصان برق در تفسیر هر حرف و عدد کاملاً مطمئن نیستند. این مقاله SCB18-2000/10 را گام به گام تجزیه می کند و زمینه عملی را برای تصمیم گیری های انتخاب بهتر فراهم می کند.



برای کسب اطلاعات بیشتر در مورد ترانسفورماتورهای نوع خشک 2000kVA کلیک کنید





✅ S: سه-فاز، یک ترانسفورماتور سه فاز-، پیکربندی اصلی در سیستم انتقال و توزیع برق فعلی را نشان می‌دهد. برای اکثر سناریوهای توزیع برق صنعتی و ساختمانی با پایداری بالاتر قابل استفاده است.



✅ C: قالب گیری ریخته گری رزین اپوکسی این فرآیند ساخت هسته ترانسفورماتورهای نوع خشک-است. سیم پیچ ها به طور یکپارچه ریخته گری شده و با رزین اپوکسی جامد می شوند. دارای مقاومت در برابر رطوبت، مقاوم در برابر شعله، عملکرد ضد حریق و آلودگی صفر است. هیچ محیط روغنی مورد نیاز نیست. ایمن و سازگار با محیط زیست{4}}است و می توان آن را مستقیماً در فضاهای بسته مانند داخل خانه و زیرزمین نصب کرد.



✅ B: سیم پیچی فویل مسی-فویل مسی با کیفیت بالا برای تولید سیم پیچ استفاده شده است. در مقایسه با سیم‌پیچ‌های مسی سنتی، هدایت الکتریکی بهتر و تلفات بار کمتری را با ساختار سیم‌پیچ فشرده‌تر ارائه می‌دهد. عملکرد اتلاف گرما و استحکام مکانیکی آن بسیار بهبود یافته است و باعث صرفه جویی در مصرف انرژی و عملکرد بادوام می شود.



✅ 18: شماره سریال طراحی مخفف شماره نسخه تکرار فنی ترانسفورماتور است. هرچه این عدد بزرگتر باشد، سطح فنی محصول، عملکرد{1}}صرفه‌جویی در انرژی و فرآیند تولید پیشرفته‌تر است. SCB18 یک ترانسفورماتور-نسل جدید کم{5}}تلفات خشک- با درجه بازده انرژی بالاتر است.



✅ 2000: ظرفیت نامی ظرفیت نامی 2000 کیلو ولت آمپر است که مستقیماً ظرفیت حمل بار ترانسفورماتور را تعیین می کند. این می تواند نیازهای بار برق کارخانه های متوسط ​​و کوچک، ساختمان های بلند-، مجتمع های تجاری، جوامع مسکونی و سایر سناریوها را برآورده کند.



✅ 10:-ولتاژ نامی سمت ولتاژ بالا ولتاژ نامی سمت-قوی ولتاژ 10 کیلو ولت است که کاملاً با سیستم شبکه توزیع 10 کیلوولت جریان اصلی چین مطابقت دارد و متداول‌ترین سطح ولتاژ مورد استفاده برای توزیع برق شهری و منبع برق صنعتی است.





بسیاری از مهندسان فقط کد نوع را مشخص می کنند. برای انتخاب کامل و ایمن، همچنین بررسی کنید:



کلاس عایق و محدودیت افزایش دما
SCB18 معمولاً از عایق کلاس H (180 درجه) یا کلاس C (220 درجه) استفاده می کند. اما حد افزایش دما باید به وضوح بیان شود: مقادیر رایج 100K (کلاس F) یا 120K (کلاس H) هستند. برای پروژه های انرژی کارآمد، اصرار کنیدافزایش 100K + راندمان درجه 1.



حفاظت از محوطه (رده بندی IP)

• محیط داخلی، تمیز → محفظه اختیاری است
• Basements or risk of contact → IP20 (solid objects >12 میلی متر)
• فضای باز یا گرد و غبار/مرطوب ← IP23 (اسپری آب) یا بالاتر

به یاد داشته باشید: محفظه ها اتلاف گرما را کاهش می دهند - ممکن است به تهویه اجباری یا کاهش دهنده نیاز باشد.



کنترل کننده دما و خنک کننده فن
ترانسفورماتورهای نوع خشک دارای یک ترموستات استاندارد (مثلاً سری BWDK) و فن های نصب شده در پایین هستند. خنک‌کننده هوای اجباری (AF) می‌تواند ظرفیت اضافه بار کوتاه‌مدت را 30 تا 50 درصد افزایش دهد، اما استفاده طولانی‌مدت مستلزم بررسی طول عمر فن و سطوح نویز است.



گروه برداری
انتخاب رایج:Dyn11(ثالث اولیه، ستاره ثانویه با خنثی) - عالی برای بارهای نامتعادل.
برخی از مشخصات Yyn0 را می خواهند، اما اینطور استتوصیه نمی شودهنگامی که بارهای تک فاز قابل توجهی وجود دارد.

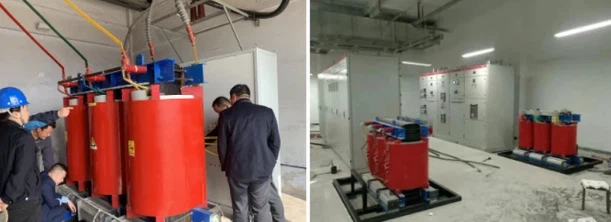

نوع پروژه	توصیه می شود؟	دلیل کلیدی
ساختمان های اداری بلندمرتبه	✅ بله	ایمنی آتش نشانی را می توان در شفت های برق یا زیرزمین قرار داد
مراکز خرید / بیمارستان های بزرگ	✅ اکیدا توصیه می شود	صدای کم، سازگار با محیط زیست، ایمن برای عملیات بدون مراقبت
مرکز داده (ماژول های اولیه)	✅ اختیاری	2000 کیلو ولت آمپر بار IT 800-1200 کیلو وات را پشتیبانی می کند
پست های شهرک صنعتی	✅ انتخاب اصلی	راندمان بالا → صرفه جویی قابل توجه در دراز مدت در برق
پست‌های بادی/خورشیدی با نصب لغزش	❌ توصیه نمی شود	محیط بیرون/خورنده - نوع خشک پر شده با روغن یا روکش مخصوص مورد نیاز است
قدرت ساخت و ساز موقت	❌ توصیه نمی شود	هزینه بالاتر، حساس به گرد و غبار





SCB18-2000/10=سه فاز + رزین ریخته‌گری + سیم‌پیچ فویل مس + 18نسل با راندمان بالا + 2000 kVA + 10 کیلوولت سمت فشار قوی
یک استترانسفورماتور خشک ایمن، کم مصرف، ضد حریق- ایده آل برای ساختمان های مدرن و توزیع برق صنعتی.

دانستن کد اولین قدم است. درک منطق مهندسی پشت هر پارامتر چیزی است که انتخاب ترانسفورماتور ایمن، اقتصادی و با کارایی بالا را امکان پذیر می کند.



اگر ترانسفورماتور را برای یک پروژه خاص انتخاب می کنید - ولتاژ سیستم، مشخصات بار و محیط نصب را به اشتراک بگذارید - و ما می توانیم بیشتر بحث کنیم.



درخواست یک نقل قول



ترانسفورماتور خشک 2000 کیلو ولت آمپر چیست؟

ترانسفورماتور نوع خشک 2000kVA-NPC Electricطراحی شده برای راندمان و قابلیت اطمینان بالا در کاربردهای صنعتی و تجاری. دارای فناوری پیشرفته عایق جامد است که نیاز به روغن را از بین می برد که نگرانی های نگهداری و محیطی را کاهش می دهد.



حداکثر بار برای ترانسفورماتور نوع خشک چقدر است؟

طبق استانداردهای ANSI، این ترانسفورماتورها می توانند پایدار باشند200٪ بار پلاک آنها برای مدت یک-نیم ساعت، 150٪ بار برای یک ساعت، و 125٪ بار برای چهار ساعت، تا زمانی که یک بار ثابت 50% قبل و بعد از اضافه بار باشد. مراجعه به ANSI C57 ضروری است.



ترانسفورماتور نوع روغنی یا خشک کدام بهتر است؟

ترانسفورماتورهای غوطه‌ور در روغن عموماً برای تأسیسات در فضای باز و کاربردهای صنعتی با ظرفیت بالا ترجیح داده می‌شوند زیرا راندمان خنک‌کننده بهتر، قابلیت اضافه بار قوی‌تر و عمر طولانی‌تر را ارائه می‌دهند. ترانسفورماتورهای نوع خشک معمولاً برای استفاده در فضای داخلی انتخاب می شوند زیرا ایمنی بهتر در برابر آتش، خطر زیست محیطی کمتر و تعمیر و نگهداری ساده تر را ارائه می دهند.



عمر مفید ترانسفورماتور 2000 کیلوولت آمپر چقدر است؟

تحت شرایط عملیاتی مناسب و تعمیر و نگهداری منظم، یک ترانسفورماتور 2000 کیلوولت آمپر با کیفیت بالا می‌تواند برای 25 تا 40 سال کار کند. بازرسی های دوره ای، آزمایش روغن، نظارت بر دما و تعمیر و نگهداری پیشگیرانه به به حداکثر رساندن طول عمر ترانسفورماتور کمک می کند.
