تلفات پنهان ترانسفورماتورهای توزیع: یک "سیاه چاله برای هزینه های برق" بالقوه

در مجموع هزینه‌های عملیاتی کارخانه‌ها، پارک‌های صنعتی، و پروژه‌های زیربنایی، هزینه‌های برق معمولاً سومین-هزینه‌های بزرگ هستند و بعد از مواد خام و منابع انسانی در رتبه دوم قرار دارند. در حالی که ما به طور کامل متعهد به بهینه سازی خطوط تولید و تشدید صرفه جویی در مصرف انرژی در مدیریت هستیم، آیا منبع هزینه پنهانی را نادیده گرفته ایم که به طور مستمر سودهای-ترانسفورماتورهای توزیع را از بین می برد؟



آنها نه تنها هسته منبع تغذیه هستند، بلکه یک نقطه کور بالقوه در کنترل هزینه هستند. بهینه سازی بهره وری انرژی آنها به معنای به دست آوردن سودهای ملموس است.





تلفات ترانسفورماتور بسیار بیشتر از "مصرف برق آماده به کار" ساده است. آنها یک مسئله سیستماتیک بهره وری انرژی را نشان می دهند که مستقیماً بر عملکرد مالی یک شرکت تأثیر می گذارد.



1. بدون-از دست دادن بار (از دست دادن آهن)

بدون{0}}اتلاف بار به مصرف انرژی ثابتی اشاره دارد که وقتی یک ترانسفورماتور به منبع برق متصل می‌شود-حتی اگر طرف ثانویه آن باری را تحمل نکند-برای حفظ میدان مغناطیسی داخلی (تحریک) رخ می‌دهد.



این تلفات عمدتاً شامل افت هیسترزیس و از دست دادن جریان گردابی است:

• اتلاف هیسترزیس: از اتلاف انرژی ناشی از اصطکاک بین حوزه های مغناطیسی در داخل هسته آهنی ناشی می شود که مکرراً در یک میدان مغناطیسی متناوب مغناطیسی و مغناطیسی زدایی می شود.
• از دست دادن جریان گردابی: زمانی رخ می‌دهد که یک میدان مغناطیسی متناوب، جریان‌های دایره‌ای (جریان‌های گردابی) را در هسته آهن القا می‌کند که منجر به از دست دادن انرژی حرارتی می‌شود.



یکی از ویژگی‌های کلیدی عدم تلفات{0}}بار این است که یک تلفات ذاتی و ثابت است. تا زمانی که ترانسفورماتور به شبکه برق متصل است، ادامه می‌یابد، و مقدار آن توسط مواد هسته و فرآیند ساخت پس از طراحی و تولید ترانسفورماتور تعیین می‌شود. برای یک ترانسفورماتور قدیمی یا ناکارآمد، هزینه‌های برق ناشی از عدم تلفات بار-هزینه‌های عملیاتی ثابت و بلندمدت خالص-مشابه هزینه‌های "متابولیک پایه" یک شرکت است-و باید اولویت اصلی در بازسازی{7}}صرفه‌جویی انرژی باشد.



2. از دست دادن بار (از دست دادن مس)

تلفات بار یک تلفات متغیر است که زمانی اتفاق می‌افتد که یک ترانسفورماتور تحت بار کار می‌کند: جریان از سیم‌پیچ‌های ولتاژ بالا- و{{1} پایین می‌گذرد و به دلیل مقاومت ذاتی رساناها گرما ایجاد می‌کند. همچنین شامل تلفات سرگردان ناشی از نشتی میدان های مغناطیسی در اجزای ساختاری است.



مشخصه اصلی آن این است که با مجذور جریان بار (P ∝ I²) متناسب است. به این معنی که اگر جریان بار دو برابر شود، تلفات چهار برابر می شود. علاوه بر این، مقاومت هادی با افزایش دما-در همان بار افزایش می‌یابد، دمای عملیاتی بالاتر ترانسفورماتور منجر به تلفات بار بیشتر می‌شود. بنابراین، تلفات بار، هزینه مشتق مستقیم فعالیت های تولیدی یک شرکت است: هر چه تولید شلوغ تر باشد، هزینه های برق ناشی از این تلفات بیشتر خواهد بود.



راندمان عملیاتی ترانسفورماتور ارتباط نزدیکی با ضریب بار آن دارد. کارکرد طولانی مدت آن در حالت «تجهیزات بزرگ برای بار کم» (ضریب بار بسیار کم) یا نزدیک به{1}}حد محدود بار زیاد، کارایی عملیاتی جامع آن را از نقطه بهره برداری اقتصادی بهینه دور می کند و منجر به اتلاف انرژی قابل توجهی می شود.



(توجه: ترانسفورماتورهای هسته‌ای آلومینیومی با اندازه و طراحی مشابه، تلفات بیشتری نسبت به ترانسفورماتورهای هسته مسی- ایجاد می‌کنند.



مقاله جداگانه ای از ما مقایسه بین این دو را توضیح می دهد:

سیم‌پیچ‌های مس در مقابل آلومینیوم: تحلیلی جامع از انتخاب مواد برای ترانسفورماتورهای توزیع



3. هزینه های پنهان

تلفات زیاد معمولاً با تولید گرمای بیش از حد همراه است که پیری مواد عایق را تسریع کرده و خطر خرابی را افزایش می دهد. تلفات ناشی از خرابی بسیار بیشتر از خود اتلاف انرژی است. در عین حال، گرمای بیش از حد نیز مصرف انرژی اضافی سیستم خنک کننده را افزایش می دهد و منجر به نیازهای تعمیر و نگهداری مکرر می شود.



مثال

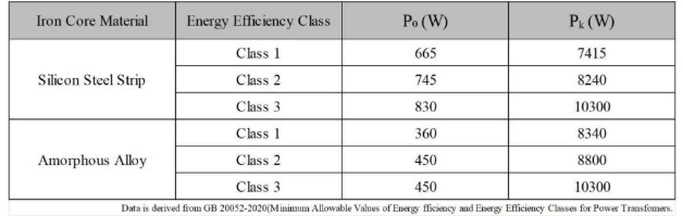

یک ترانسفورماتور سه فاز غوطه ور 1000 کیلوولت آمپر با ولتاژ نامی 10 کیلوولت به عنوان مثال (مواد هسته: ورق های فولادی سیلیکونی):





فرمول ضرر کل: P=P₀ + Pₖ × ²



(ضریب بار کجاست، با گرفتن میانگین ارزش صنعت 60٪، به عنوان مثال،=0.6)

• راندمان انرژی کلاس 2: P₂=745 + 8240 × 0.6²=3711.4 W
• بازده انرژی کلاس 3: P₃=830 + 10300 × 0.6²=4538 W

برای کارکرد مداوم سالانه (8760 ساعت)، صرفه جویی انرژی سالانه محصول بازده انرژی کلاس 2 در مقایسه با کلاس 3 عبارت است از:

• ΔWₙᵧₑₐᵣ (صرفه جویی در انرژی سالانه)=(P₃ - P2) × 8760=7241 کیلووات ساعت





بیشتر بیاموزید:راهنمای محاسبه ظرفیت ترانسفورماتور: چگونه kVA مناسب را انتخاب کنیم؟





استراتژی 1: سرمایه گذاری در-ترانسفورماتورهای پرانرژی-با راندمان بالا برای مدت زمان بازگشت سرمایه-



به طور فعال ترانسفورماتورهای-انرژی- با راندمان بالا را که از حداقل استانداردهای اجباری فراتر می روند، انتخاب کنید. در سند قانون نهایی برای "استانداردهای حفظ انرژی برای ترانسفورماتورهای توزیع" (RIN 1904-AE12)، وزارت انرژی ایالات متحده (DOE) تجزیه و تحلیل هزینه چرخه عمر ترانسفورماتورهای توزیع را انجام داد که نشان می‌دهد میانگین عمر سرویس چنین تجهیزاتی تقریباً 32 سال است.



این مطالعه نشان داد که اگرچه ترانسفورماتورهای با راندمان بالا هزینه‌های خرید بالاتری دارند، اما هزینه‌های چرخه عمر کل- آنها کمتر است. برای اکثر تجهیزات معمولی تجاری و صنعتی، بازیابی هزینه تنها در چند سال امکان پذیر است. بنابراین، سرمایه‌گذاری در ترانسفورماتورهای با راندمان بالا-انرژی- نه تنها یک معیار کنترل مستقیم{6}}هزینه است، بلکه قابلیت‌های مدیریت انرژی شرکت را نیز افزایش می‌دهد و به شدت از اهداف آن در توسعه پایدار و تولید سبز حمایت می‌کند.



استراتژی 2: بهینه سازی اندازه ترانسفورماتور و مدیریت بار



نکته اصلی رسیدگی به عدم تطابق{0}دراز مدت بین ظرفیت ترانسفورماتور و بار واقعی است. تجزیه و تحلیل بار حرفه ای را برای درک دقیق الگوهای مصرف انرژی انجام دهید:

• اگر میانگین ضریب بار برای مدت طولانی پایین بماند، ترانسفورماتور را با واحدی با ظرفیت تطابق بیشتری جایگزین کنید.
• برای تاسیساتی با نوسانات بار زیاد، یک طرح منبع تغذیه ترکیبی چند ترانسفورماتور را پیکربندی کنید تا مطمئن شوید که ترانسفورماتور همیشه در محدوده بازدهی بالا کار می‌کند.



در همین حال، اگر شرایط اجازه می‌دهد، یک سیستم مانیتورینگ آنلاین را برای ردیابی پارامترهای کلیدی (مانند بار و دما) در زمان واقعی مستقر کنید و با یک سیستم خنک‌کننده هوشمند برای حفظ محیط عملیاتی بهینه هماهنگ کنید. این رویکرد مبتنی بر داده{1}}می‌تواند استراتژی‌های تعمیر و نگهداری را از تعمیر غیرفعال به تعمیرات پیش‌بینی ارتقا دهد، در نتیجه تلفات را کاهش می‌دهد و در عین حال قابلیت اطمینان منبع تغذیه و عمر خدمات دارایی را به طور قابل‌توجهی بهبود می‌بخشد.





س: انواع تلفات نامرئی در ترانسفورماتورها چیست؟ تاثیر آنها چقدر قابل توجه است؟

ج: دو نوع است:

بدون -از دست دادن بار (از دست دادن آهن، به محض روشن شدن وجود دارد).

کاهش بار (اتلاف مس، متناسب با مجذور جریان).

تأثیر: تلفات زیاد هزینه های برق را افزایش می دهد، پیری را تسریع می کند و خطر خاموشی را افزایش می دهد.



س: چگونه ترانسفورماتورهای{0} راندمان بالا را انتخاب کنیم؟ آیا مقرون به صرفه-هستند؟

پاسخ: محصولات کلاس 2 یا بالاتر- با کارایی بالا را در اولویت قرار دهید. اگرچه هزینه اولیه کمی بیشتر است، اما می‌توان سرمایه‌گذاری را از طریق هزینه‌های صرفه‌جویی شده برق بازیابی کرد، که باعث می‌شود آنها در کل چرخه عمر اقتصادی‌تر شوند.



س: آیا بار کم یا اضافه بار باعث تشدید تلفات می شود؟ چگونه آن را حل کنیم؟

ج: بله! بار کم انرژی الکتریکی را هدر می دهد و اضافه بار تلفات را افزایش می دهد. راه حل: با ترانسفورماتورهایی با ظرفیت مشابه جایگزین کنید، منبع تغذیه ترکیبی چند ترانسفورماتور را انتخاب کنید، سیستم های نظارت + خنک کننده هوشمند و غیره را به کار بگیرید.



س: دوره بازپرداخت ترانسفورماتورهای-با راندمان بالا چقدر است؟ مزایای بلندمدت- چیست؟

پاسخ: دوره بازپرداخت برای سناریوهای صنعتی/تجاری 4{2}}10 سال است. مزایای بلندمدت شامل کاهش هزینه های برق، هزینه های تعمیر و نگهداری کمتر، کاهش خطرات خاموشی و انطباق با سیاست های زیست محیطی است.



س: چگونه GNEE می تواند به بهینه سازی بهره وری انرژی کمک کند؟

A: محصولات سفارشی را مطابق با نیازهای خود ارائه دهید تا به شما کمک کند تا به سرعت به برنامه بهینه سازی بهره وری انرژی خود برسید.





در محیط صنعتی بسیار رقابتی امروز، مدیریت هزینه استراتژیک بسیار مهم است. بهینه سازی بهره وری انرژی ترانسفورماتورهای توزیع یک سرمایه گذاری بلند مدت و قابل اعتماد است- که نه تنها به طور موثر حاشیه سود را بهبود می بخشد، بلکه انعطاف پذیری عملیاتی شرکت را نیز افزایش می دهد.



با GNEE تماس بگیریداکنون برای بهینه سازی امکانات ترانسفورماتور توزیع، کاهش تلفات پنهان و کاهش هزینه های عملیاتی شرکت. ما راه‌حل‌های توزیع برق با راندمان بالا را برای کاربردهای صنعتی، تجاری و زیرساختی به شما ارائه می‌کنیم.
