تفاوت کلاس حرارتی B / F / H برای سیم‌پیچ‌های ترانسفورماتور نوع خشک

هنگام طراحی یا تهیه تجهیزات الکتریکی، درککلاس حرارتی B / F / H تفاوت برایترانسفورماتور نوع خشکسیم پیچبرای اطمینان از قابلیت اطمینان و ایمنی سیستم ضروری است. کلاس حرارتی یا کلاس عایق، حداکثر دمایی را که سیستم عایق ترانسفورماتور می تواند تحمل کند، قبل از شروع به کاهش سریع عمر آن، دیکته می کند. انتخاب کلاس حرارتی اشتباه برای خودترانسفورماتور نوع-خشکمی تواند منجر به خرابی زودرس، خطرات آتش سوزی و خرابی پرهزینه شود.



به عنوان یک نخست وزیرتولید کنندگان ترانسفورماتور نوع خشک رزین ریخته گریو تامین کننده جهانی،GNEEدارای بیش از 18 سال تخصص در تولید-عملکرد بالاترانسفورماتور سه فاز -خشک-واحدها ما یک مرکز تولید-در کلاس جهانی مجهز به فناوری سیم پیچی دقیق و ریخته گری خلاء داریم.



این که آیا شما نیاز به یکترانسفورماتور سه فاز-داخلیبرای یک آسمان خراش تجاری یا یک ناهموارترانسفورماتور توزیع رزین ریخته گریبرای مصارف صنعتی، GNEE راه حل های مستقیم کارخانه ای- متناسب با نیازهای حرارتی خاص شما ارائه می دهد.





راتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشکاساساً توسط استانداردهای بین المللی (IEC 60085 و NEMA) تعریف شده است. این کلاس ها نشان دهنده "استقامت حرارتی" مواد مورد استفاده درترانسفورماتور هسته خشکمانند رزین، نوارها و پوشش های سیمی.



• کلاس B:حداکثر دمای عملیاتی را فراهم می کند130 درجه. این استاندارد سنتی است اما به طور فزاینده ای در واحدهای مدرن{1} با عملکرد بالا نادر است.
• کلاس F:حداکثر دمای عملیاتی را فراهم می کند155 درجه. در حال حاضر این استاندارد صنعتی برای a استترانسفورماتور رزینی سه فاز-.
• کلاس H:حداکثر دمای عملیاتی را فراهم می کند180 درجه. این کلاس برای محیط‌های-تقاضا بالا که فضا محدود است و تولید گرما زیاد است رزرو شده است.



برای یکترانسفورماتور نوع خشک کویل ریختگی، سیستم عایق باید بتواند نه تنها دمای محیط، بلکه افزایش دما ناشی از مقاومت الکتریکی (اتلاف بار) را نیز تحمل کند.

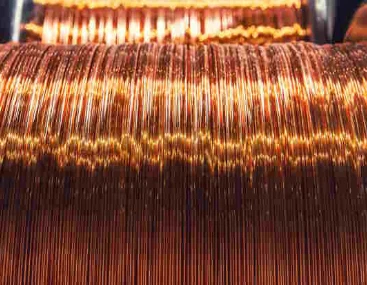

تصویری نزدیک-از سیم پیچ های مسی-با کیفیت بالا





برای درک واقعیتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشک، باید بررسی کنیم که چگونه "افزایش دما" محاسبه می شود. دمای کل یکترانسفورماتور قدرت رزین ریخته گریمجموع دمای محیط (معمولاً 40 درجه در نظر گرفته می شود)، افزایش دمای مجاز، و یک حاشیه ایمنی برای "نقطه داغ" است.



در یکترانسفورماتور سه فاز -خشک-، کلاس F بسیار مورد علاقه است زیرا تعادل کاملی بین هزینه و دوام ارائه می دهد. یک واحد کلاس F امکان افزایش دما 100K (کلوین) را فراهم می کند. اگر محیط فوق العاده گرم است یا اگرترانسفورماتور توزیع خشکباید بارهای مکرر را تحمل کند، انتقال به کلاس H سرمایه گذاری مطمئن تری است. این فضای اضافی حرارتی از شکننده شدن عایق در طول زمان جلوگیری می کند، که یکی از دلایل رایج اتصال کوتاه در قسمت های تحتانی است.ترانسفورماتورهای رزین ریختگی خشک.





در زیر یک جدول مقایسه دقیق وجود دارد تا به شما در تجسم آن کمک کندتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشکبر اساس شرایط عملیاتی استاندارد (با فرض دمای محیط 40 درجه).



کلاس عایق	حداکثر دمای کل	دمای مجاز برخاستن	حاشیه نقطه داغ	برنامه معمولی
کلاس B	130 درجه	80K	10 درجه	واحدهای ولتاژ پایین-کوچک و قدیمی
کلاس F	155 درجه	100K	15 درجه	استانداردترانسفورماتور نوع رزین ریخته گری
کلاس H	180 درجه	125K	15 درجه	بار-بالاترانسفورماتور سه فاز-داخلی
کلاس C	220 درجه +	150K+	30 درجه	استخراج/کشش با دمای بالا{0} تخصصی





در بازار فعلی،تفاوت بین کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشکاغلب به اندازه فیزیکی و کارایی واحد ترجمه می شود. الفترانسفورماتور نوع خشک{0}}کم تلفاتاستفاده از عایق کلاس H می تواند فشرده تر طراحی شود زیرا مواد می توانند با خیال راحت تراکم گرمای بالاتر را تحمل کنند.



علاوه بر این، GNEEترانسفورماتور قدرت رزین ریخته گریمدل‌ها از رزین‌های اپوکسی پیشرفته استفاده می‌کنند که به طور خاص برای انطباق با کلاس F و H فرموله شده‌اند. این رزین ها ارائه می دهند:

• بازدارندگی شعله:ویژگی‌های خود خاموش-که برای آنها حیاتی استترانسفورماتور سه فاز-داخلیتاسیسات
• مقاومت در برابر رطوبت:رزین ریخته‌گری سیم‌پیچ‌ها را محصور می‌کند و آن را نسبت به واحدهای تهویه باز کلاس B در شرایط مرطوب برتری می‌دهد.
• مقاومت مکانیکی:کلاس های حرارتی بالا اغلب شامل رزین های سخت تری هستند که در برابر ترک خوردگی در طول چرخه های انبساط و انقباض حرارتی مقاومت می کنند.ترانسفورماتور رزینی سه فاز-.







"قاعده 10" در مهندسی برق بیان می کند که به ازای هر 10 درجه افزایش بیش از حد مجاز حرارتی، طول عمر عایق به نصف کاهش می یابد. این نشان می دهد که چراتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشکبرای بازگشت سرمایه شما بسیار حیاتی است.



با انتخاب یکترانسفورماتور توزیع رزین ریخته گریبا یک کلاس حرارتی بالاتر (مانند کلاس H) اما با استفاده از آن در دمای کلاس F، یک بافر ایمنی عظیم ایجاد می کنید. این یک استراتژی متداول است که توسط مهندسان GNEE برای ارائه راه حل های "فوق العاده-قابل اعتماد" به مشتریان خود استفاده می شود.



به عنوان پیشروتولید کنندگان ترانسفورماتور نوع خشک رزین ریخته گری، ما اطمینان حاصل می کنیم که ماترانسفورماتورهای رزین ریختگی خشکتحت شرایط بار{0} کامل آزمایش می‌شوند تا تأیید شود که افزایش دما در محدوده‌های کلاس حرارتی تعیین‌شده باقی می‌ماند.





جایی که شما خود را نصب می کنیدترانسفورماتور سه فاز-داخلیتعیین می کند که کدام کلاس حرارتی را انتخاب کنید:

• ساختمان های تجاری:کلاس F معمولاً برای بارهای تهویه مطبوع و روشنایی{0}} کافی و مقرون به صرفه است.
• مراکز داده و بیمارستان ها:کلاس H به دلیل ماهیت بحرانی بار و پتانسیل گرمایش ناشی از هارمونیک درترانسفورماتور نوع خشک کویل ریختگی.
• انرژی های تجدید پذیر (خورشیدی/بادی):اغلب برای تحمل بارهای نوسان و گرمای محیط موجود در اتاق های اینورتر به کلاس H یا بالاتر نیاز دارند.



GNEEترانسفورماتور نوع خشک{0}}کم تلفاتمحدوده طراحی شده است تا از این نیازها فراتر رود و به شما یکترانسفورماتور هسته خشککه تحت فشار خنک می ماند.



یک ردیف ترانسفورماتور تمام شده در انبار GNEE





انتخاب GNEE به معنای کار با سازنده ای است که شفافیت فنی را در اولویت قرار می دهد. ما فقط یک را نمی فروشیمترانسفورماتور توزیع خشک; ما یک راه حل کاملا مهندسی شده ارائه می دهیم. ماترانسفورماتور نوع رزین ریخته گریخط تولید از استانداردهای ISO 9001 پیروی می‌کند و هر واحد برای اثبات یکپارچگی کلاس حرارتی خود، تحت آزمایش‌های معمولی دقیق از جمله آزمایش‌های تخلیه جزئی و آزمایش‌های افزایش دما قرار می‌گیرد.



هنگامی که شما مقایسه کنیدتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشک، متوجه خواهید شد که تعهد GNEE به استفاده از مواد برتر کلاس F و H تضمین می کند که پروژه شما با بالاترین استانداردهای جهانی برای ایمنی و بهره وری انرژی مطابقت دارد.





درک کردنتفاوت کلاس حرارتی B / F / H برای سیم پیچ ترانسفورماتور نوع خشککلید تصمیم گیری هوشمندانه برای خرید است. خواه به قابلیت اطمینان استاندارد کلاس F یا عملکرد سنگین{1}}کلاس H نیاز داشته باشید، انتخاب کلاس عایق مناسب تضمین می کندترانسفورماتور نوع-خشکبرای چندین دهه با خیال راحت عمل خواهد کرد.

درخواست یک نقل قول



آیا برای تعیین عایق مناسب برای پروژه بعدی خود آماده هستید؟زمانی که می توانید «بهینه سازی» را انجام دهید به «استاندارد» بسنده نکنید.



امروز با GNEE تماس بگیریدبرای یک مشاوره فنی جامع و یک پیشنهاد رقابتی در ماترانسفورماتور سه فاز -خشک-وترانسفورماتور قدرت رزین ریخته گریمحصولات تیم کارشناسان ما آماده است تا به شما کمک کند تا در پیچیدگی های کلاس های حرارتی پیمایش کنید تا متناسب با نیازهای خود را پیدا کنید.اکنون برای شروع پرس و جو کنید!



زمان تحویل ترانسفورماتور 1000 کیلوولت آمپر چقدر است؟

زمان تولید معمول برای ترانسفورماتور 1000 کیلوولت آمپر 30 تا 45 روز است. طرح های سفارشی یا مقادیر زیاد ممکن است به زمان بیشتری نیاز داشته باشد.



آیا گزارش تست ترانسفورماتورهای 1000 کیلوولت آمپر را ارائه می دهید؟

بله،-تامین‌کنندگان با کیفیت بالا گزارش‌های آزمایش کامل را برای ترانسفورماتورهای 1000 کیلوولت آمپر ارائه می‌دهند، از جمله آزمایش‌های معمول، آزمایش‌های نوع، و گزارش‌های بازرسی شخص ثالث اختیاری (SGS، BV، و غیره).



نقش اولیه روغن در ترانسفورماتورهای غوطه ور در روغن چیست؟

روغن موجود در ترانسفورماتورهای غوطه ور در روغن عملکرد دوگانه ای دارد: عایق کاری و خنک کننده. به عنوان یک مانع برای جلوگیری از نشت الکتریکی عمل می کند و گرمای تولید شده را دفع می کند و از گرمای بیش از حد و خطاهای الکتریکی بالقوه جلوگیری می کند.



آزمایش مقاومت دی الکتریک هر چند وقت یکبار باید انجام شود؟

آزمایش‌های مقاومت دی‌الکتریک معمولاً سالیانه یا طبق توصیه سازنده توصیه می‌شوند و با شرایط عملیاتی برای حفظ عملکرد بهینه ترانسفورماتور هماهنگ می‌شوند.



چرا نظارت بر سطح روغن برای تعمیر و نگهداری ترانسفورماتور ضروری است؟

نظارت بر سطح روغن بسیار مهم است زیرا سطح روغن پایین می تواند منجر به گرم شدن بیش از حد و کاهش توانایی عایق شود و خطر خطاهای الکتریکی را افزایش دهد.



چه اقداماتی می تواند از اضافه بار حرارتی در ترانسفورماتورها جلوگیری کند؟

اقدامات پیشگیرانه برای اضافه بارهای حرارتی شامل بهینه سازی توزیع بار، به کارگیری تکنیک های خنک کننده پیشرفته و نظارت مداوم دما با اقدامات اصلاحی سریع در صورت لزوم است.



چگونه تصویربرداری حرارتی می تواند در تعمیر ترانسفورماتور کمک کند؟

تصویربرداری حرارتی تصاویر مادون قرمز را برای شناسایی نقاط مهمی که ممکن است نشان دهنده مشکلات الکتریکی یا خرابی های احتمالی قطعات باشد، ثبت می کند و امکان مداخله زودهنگام و جلوگیری از خرابی های بزرگتر را فراهم می کند.
