نحوه انتخاب ترانسفورماتور توزیع مناسب 25 KVA–500 KVA

انتخاب ظرفیت ترانسفورماتور توزیع بهینه -چه 25 کیلو ولت آمپر، 50 کیلو ولت آمپر، 75 کیلو ولت آمپر، 100 کیلو ولت آمپر، 250 کیلو ولت آمپر، 300 کیلو ولت آمپر، یا 500 کیلو ولت آمپر{8}} یک تصمیم حیاتی برای پروژه های تجاری، صنعتی و صنعتی است. یک ترانسفورماتور با اندازه مناسب کارایی انرژی را افزایش می‌دهد، تلفات برق را به حداقل می‌رساند، از تجهیزات الکتریکی محافظت می‌کند و قابلیت اطمینان طولانی‌مدت زیرساخت‌های الکتریکی را تضمین می‌کند.



1. ترانسفورماتور توزیع چیست؟

ترانسفورماتورهای توزیع هستنددستگاه های الکترواستاتیکی که وظیفه توزیع انرژی الکتریکی را بر عهده دارندبه خانه‌ها، مشاغل و کاربران نهایی-.



ترانسفورماتور توزیع یک دستگاه الکتریکی است که کاهش ولتاژ نهایی را در شبکه برق انجام می‌دهد و توان ولتاژ بالا را از خطوط توزیع به ولتاژ پایین‌تر و ایمن‌تر که برای مصارف مسکونی، تجاری و صنعتی مناسب است، کاهش می‌دهد. این یک جزء حیاتی از سیستم توزیع برق است که تضمین می کند برق تحویلی به مشتریان در سطح قابل استفاده و ایمن است.



ورودی متداول MV:

6 کیلو ولت / 10 کیلو ولت / 11 کیلو ولت / 13.8 کیلو ولت

22 کیلو ولت / 24 کیلو ولت / 33 کیلو ولت / 34.5 کیلو ولت

خروجی LV مشترک:

400/230 V (اروپا و آسیا)

480/277 V (آمریکای شمالی)

208/120 ولت (ساختمان های تجاری)

415/240 ولت (کارخانه های صنعتی)

این ترانسفورماتورها از صنایع، سایت های ساختمانی، مراکز تجاری، میادین نفت و گاز، نیروگاه های خورشیدی و شبکه های توزیع پشتیبانی می کنند.



2. ترانسفورماتور توزیع چه کاری انجام می دهد؟

هدف اصلی ترانسفورماتور توزیع تسهیل انتقال ایمن و کارآمد برق است. وظایف اصلی ترانسفورماتورهای توزیع کاهش ولتاژ، به حداقل رساندن تلفات برق، اطمینان از استفاده ایمن از برق و تسهیل توزیع کارآمد انرژی الکتریکی به مصرف کنندگان است.

1. تبدیل ولتاژ

عملکرد اصلی aترانسفورماتور توزیعکاهش ولتاژ دریافتی توسط یک خط انتقال به سطحی مناسب برای توزیع در منازل، مشاغل و سایر امکانات مصرف کننده است.

به طور معمول، ترانسفورماتورهای توزیع ولتاژهای بالا (مانند 11 کیلو ولت یا 33 کیلو ولت) را به سطوح ولتاژ پایین تر (مانند 400 ولت یا 230 ولت) کاهش می دهند که معمولاً در کاربردهای خانگی و صنعتی استفاده می شود.



2. به حداقل رساندن تلفات برق

ترانسفورماتورهای توزیع نقش مهمی در به حداقل رساندن تلفات برق در حین انتقال نیرو دارند.

با کاهش ولتاژ، جریان افزایش می یابد، که به حداقل رساندن تلفات مقاومتی که در کابل های انتقال قدرت رخ می دهد، کمک می کند.



3. انزوا

ترانسفورماتورهای توزیع، جداسازی الکتریکی بین-سیستم انتقال ولتاژ بالا و سیستم توزیع ولتاژ پایین- را فراهم می کنند.

این جداسازی با محافظت از پرسنل و تجهیزات در برابر ولتاژهای بالقوه خطرناک ایمنی را تضمین می کند.



4. Failsafe

ترانسفورماتورهای توزیع از مکانیسم های حفاظتی برای محافظت در برابر خرابی سیستم توزیع نیرو استفاده می کنند. این مکانیسم ها شامل وسایلی مانند فیوزها و قطع کننده های مدار است که در صورت بروز خطای الکتریکی، ترانسفورماتورها را از شبکه توزیع جدا می کنند.



5. انعطاف پذیری شبکه توزیع

ترانسفورماتورهای توزیع، شبکه های توزیع را به بخش های کوچکتر تقسیم می کنند و انعطاف پذیری و قابلیت اطمینان شبکه را افزایش می دهند. آنها توزیع کارآمد نیرو را بین بارها و مکان های جغرافیایی مختلف امکان پذیر می کنند.



6. تعادل بار

ترانسفورماتورهای توزیع به تعادل بارهای الکتریکی در سراسر سیستم توزیع کمک می کنند. آنها با تامین برق برای کاربران مختلف، توزیع یکنواخت تقاضای برق را تضمین می کنند و از اضافه بار سیستم جلوگیری می کنند.



3. راهنمای ظرفیت: زمان استفاده از ترانسفورماتورهای 25-500 کیلوولت آمپر

ترانسفورماتور 25 کیلو ولت آمپر

بهترین برای:

خانه های کوچک، خانه های روستایی

مزارع، پمپ های آبیاری

دکل های مخابراتی کوچک

بارهای تجاری سبک

ترانسفورماتور 50-75 کیلو ولت آمپر

بهترین برای:

مشاغل کوچک

مغازه ها، رستوران ها

ویلاها و مجتمع های مسکونی

ایستگاه های شارژ EV (کم برق)

ترانسفورماتور 100-200 کیلو ولت آمپر

بهترین برای:

ساختمان های تجاری

کارگاه های صنعتی کوچک

مدارس، بیمارستان ها

انبارها، هتل ها

ترانسفورماتور 300-500 کیلو ولت آمپر

بهترین برای:

کارخانه های صنعتی

تاسیسات نفت و گاز

مجتمع های تجاری بزرگ

مراکز داده (توزیع LV)

سیستم های انرژی تجدیدپذیر (خورشیدی/بادی)



4. تنظیمات ولتاژ مشترک (LV/MV)

ترانسفورماتورهای توزیع معمولاً از این گروه های برداری محبوب استفاده می کنند:

Dyn11– رایج ترین (خروجی LV متعادل)
Yyn0- تاسیسات و پست های کوچک
Dyg11- بارهای صنعتی که نیاز به تغییر فاز دارند
Delta–Wye (Δ/Y)- استاندارد آمریکای شمالی
Wye–Wye (Y/Y)- سیستم های انرژی تجدیدپذیر

همچنین شامل انواع کلمات کلیدی:

"ستاره-ترانسفورماتور مثلث"

"ترانسفورماتور دلتا-ستاره"

"ترانسفورماتور توزیع مثلث Wye{{0}"

"ترانسفورماتور-تغییر فاز (زاویه ۱۱ درجه)"



5. محدوده قیمت معمولی (ترانسفورماتورهای 25-500 کیلوولت آمپر)

(قیمت ها بسته به سیم پیچی مسی/آلومینیومی، نوع روغن، روش خنک کننده و گواهینامه متفاوت است.)

ظرفیت	محدوده قیمت (FOB چین)
25 کیلو ولت آمپر	$380 – $650
50 کیلو ولت آمپر	$450 – $900
75 کیلو ولت آمپر	$600 – $1,100
100 کیلو ولت آمپر	$900 – $1,500
150 کیلو ولت آمپر	$1,200 – $2,000
200 کیلو ولت آمپر	$1,500 – $2,500
300 کیلو ولت آمپر	$2,900 – $4,500
500 کیلو ولت آمپر	$4,800 – $7,900

کلمات کلیدی مرتبط:
قیمت ترانسفورماتور توزیع
"هزینه ترانسفورماتور 25 کیلوولت آمپر"
"لیست قیمت ترانسفورماتور 300 کیلوولت آمپر"
"سازندگان ترانسفورماتور 500 کیلوولت آمپر"



6. مشخصات فنی که باید بررسی کنید

هنگام انتخاب یک ترانسفورماتور، همیشه ارزیابی کنید:

توان نامی (kVA)
سطوح ولتاژ ورودی و خروجی
فرکانس (50/60 هرتز)
مواد سیم پیچ (مس / آلومینیوم)
سیستم خنک کننده (ONAN/ONAF/AN/AF)
امپدانس (%)
افزایش دما (55 درجه / 65 درجه)
BIL (سطح عایق پایه)
رتبه حفاظت و محفظه (IP/NEMA)
سطح کارایی (DOE، CEC، EU)
تعویض ضربه: ± 2 × 2.5٪ / ± 5٪ / ± 10٪



7. اشتباهات رایجی که باید از آنها اجتناب کنید

خرید ترانسفورماتور با گروه برداری اشتباه
نادیده گرفتن محیط نصب (داخل/خارج)
عدم بررسی سطوح BIL برای سیستم‌های ولتاژ متوسط-
انتخاب ظرفیت kVA کم حجم
فراموش کردن الزامات خنک کننده (ONAN در مقابل ONAF)
عدم تأیید الزامات صدور گواهینامه برای ایالات متحده / اتحادیه اروپا



8. چرا از یک تولید کننده حرفه ای خرید کنید؟

یک سازنده گواهی مانندترانسفورماتور اورنیوفراهم می کند:
تنظیمات LV/MV سفارشی (6kV–500kV)
سیم پیچ های مسی یا آلومینیومی
گزینه‌های پرشده با رزین ریخته‌گری یا روغن{0}}
تجربه صادرات جهانی (ایالات متحده، کانادا، اروپا، آمریکای جنوبی)
تحویل سریع
تست کارخانه و تضمین کیفیت
تولید OEM / ODM / SKD



9. ترانسفورماتورهای روغنی-غوطه‌ور در مقابل خشک-

ترانسفورماتور-نوع خشک چیست؟

ترانسفورماتور خشک- قطعه ای از تجهیزات بی حرکت است که از سیستم های عایق دمای قابل قبول برای محیط زیست استفاده می کند. آنها همچنین به عنوان "ترانسفورماتور نوع رزین ریخته گری" شناخته می شوند.



ترانسفورماتور در محفظه ای با تهویه مناسب قرار می گیرد که منجر به خنک شدن کویل ها توسط هوای داخل کیس می شود. علاوه بر این، آنها شامل سیم‌پیچ‌های مسی یا آلومینیومی لاک‌شده هستند. به دلیل محدودیت های خنک کننده، حداکثر ولتاژ ترانسفورماتورهای نوع خشک به 35 کیلو ولت محدود شده است.



ترانسفورماتور روغنی- چیست؟

ترانسفورماتورهای روغنی-پر شده یا غوطه‌ور در روغن{1}} دستگاه‌های تبدیل ولتاژ هستند که از روغن برای خنک نگه داشتن ترانسفورماتور استفاده می‌کنند. این نوع ساختار ترانسفورماتور در مخزن روغن فولادی جوش داده شده پر از روغن نصب می شود.



هنگامی که یک ترانسفورماتور غوطه ور در روغن استفاده می شود، گرمای تولید شده توسط سیم پیچ و هسته آهنی ابتدا به روغن عایق و سپس به سیال خنک کننده منتقل می شود. به دلیل اشتعال پذیری مایع، ترانسفورماتورهای پر شده از روغن- بیشتر در تاسیسات بیرونی استفاده می شوند.



ترانسفورماتورهای نوع روغن{0}}را می توان روی زمین، روی یک پد، یا روی یک تیرک قرار داد. آنها در محیط های مختلف، از جمله خطوط انتقال و توزیع، تولید انرژی های تجدیدپذیر و کسب و کارهای کوچک به خوبی عمل می کنند.

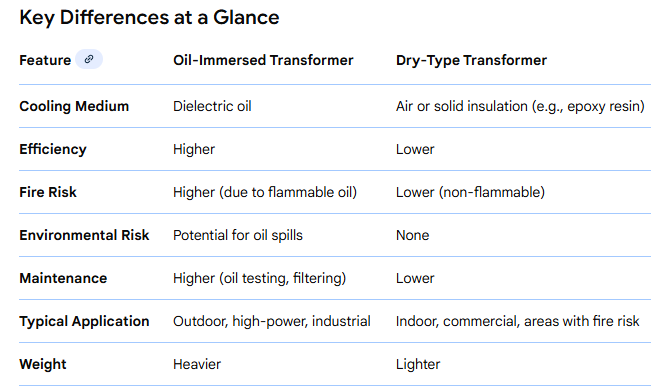

تفاوت بین خشک-انواع و روغن-ترانسفورماتور پر شده

جدول زیر تمام تفاوت های قابل توجه بین ترانسفورماتورهای خشک-نوع و روغن- را نشان می دهد.

پارامتر	ترانسفورماتور{0}نوع خشک	ترانسفورماتور روغنی-
مواد عایق	در ترانسفورماتورهای نوع خشک{0}}از مواد عایق جامد مانند رزین اپوکسی یا رزین پلی استر استفاده می شود.	در ترانسفورماتورهای روغنی-، روغن دی الکتریک به عنوان ماده عایق استفاده می شود.
نام جایگزین	به ترانسفورماتور نوع خشک{0}}ترانسفورماتور رزین ریخته گری یا ترانسفورماتور رزین اپوکسی نیز گفته می شود.	به ترانسفورماتور-روغنی{0}}ترانسفورماتور غوطه‌ور شده در روغن نیز می‌گویند.
محیط خنک کننده	در ترانسفورماتورهای{0} نوع خشک، هوا به عنوان محیط خنک کننده استفاده می شود.	در ترانسفورماتورهای پر از روغن، روغن و هوا هر دو به عنوان محیط خنک کننده استفاده می شوند.
تعمیر و نگهداری	ترانسفورماتورهای نوع خشک{0}}به تعمیر و نگهداری کمتری نیاز دارند.	ترانسفورماتورهای پر از روغن-به تعمیر و نگهداری منظم نیاز دارند.
هزینه سرمایه	هزینه سرمایه ترانسفورماتور نوع خشک-بیشتر است.	هزینه سرمایه ترانسفورماتور-پر روغن نسبتاً کمتر از ترانسفورماتور- نوع خشک است.
هزینه عملیاتی	هزینه عملیاتی ترانسفورماتور نوع خشک-به دلیل نیاز به نگهداری کمتر کمتر است.	هزینه عملیاتی ترانسفورماتور-پر شده با روغن بیشتر است، زیرا به نگهداری و نظارت منظم نیاز دارد.
خطر آتش سوزی و انفجار	در ترانسفورماتور نوع خشک-از مواد عایق غیرقابل اشتعال و خود خاموش{2} استفاده می شود. از این رو این ترانسفورماتورها خطر آتش سوزی و انفجار کمتری دارند.	در ترانسفورماتور{0}پرشده با روغن، روغن مورد استفاده یک ماده قابل اشتعال است. بنابراین، آنها در معرض خطر آتش سوزی هستند که نیاز به مراقبت بیشتری دارد.
مناسب بودن	ترانسفورماتورهای{0} نوع خشک برای کاربردهای ولتاژ پایین و متوسط ​​و محیط داخلی مناسب هستند.	ترانسفورماتورهای روغنی{0} برای کاربردهای ولتاژ متوسط ​​و بالا و در فضای باز مناسب هستند.
کارایی	ترانسفورماتورهای{0} نوع خشک بازده کمتری دارند.	ترانسفورماتورهای روغنی{0} راندمان بالاتری دارند.
وزن	ترانسفورماتورهای{0} نوع خشک سبک تر هستند.	ترانسفورماتورهای پر از روغن-سنگین تر هستند.
اندازه	ترانسفورماتورهای{0} نوع خشک دارای اندازه جمع و جور هستند و بنابراین به فضای کمتری نیاز دارند.	ترانسفورماتورهای روغنی{0}در اندازه بزرگتر هستند و فضای بیشتری مصرف می کنند.
هزینه نصب	هزینه نصب ترانسفورماتورهای نوع خشک- کمتر است.	ترانسفورماتورهای پر شده از روغن{0} هزینه نصب بالایی دارند.
تاثیر بر محیط زیست	ترانسفورماتورهای{0} نوع خشک زباله کمتری تولید می کنند. بنابراین، آنها دوستدار محیط زیست هستند.	ترانسفورماتورهای روغنی دارای خطر نشت یا نشت روغن هستند که می تواند به محیط زیست آسیب برساند.
قدرت دی الکتریک	ترانسفورماتورهای نوع خشک{0}}دارای مواد عایق جامد هستند که استحکام دی الکتریک بالایی را فراهم می کند.	ترانسفورماتورهای روغن{0}پر شده دارای روغن به عنوان ماده عایق هستند که استحکام دی الکتریک عالی را فراهم می کند.
طول عمر	ترانسفورماتورهای{0} نوع خشک طول عمر بیشتری دارند.	ترانسفورماتورهای پر شده از روغن-عمر نسبتاً کوتاه تری دارند.
حمل و نقل	حمل و نقل ترانسفورماتورهای خشک-به دلیل عدم وجود مایع راحت تر است.	حمل و نقل ترانسفورماتورهای پر از روغن- دشوار است.



10. آیا باید یک ترانسفورماتور خشک یا یک ترانسفورماتور روغنی را انتخاب کنم؟

قبل از انتخاب بین ترانسفورماتور خشک یا روغنی، باید عوامل زیر را در نظر بگیرید.

هزینه عملیاتی

تلفات عملیاتی ترانسفورماتورهای خشک-به طور قابل توجهی بیشتر از ترانسفورماتورهای-خنک شونده با روغن است.

در مقابل، ترانسفورماتورهای خنک شده با روغن{0}}از نظر کارایی بهتر هستند. آنها همچنین طول عمر بیشتری دارند.

مکان

انتخاب ترانسفورماتور بسیار مهم است. عموماً پذیرفته شده است که ترانسفورماتورهای{1} نوع خشک برای محیط زیست بی ضرر هستند زیرا هنگام استفاده در برنامه های داخلی خطر آتش سوزی ندارند.

با توجه به احتمال نشت روغن که می تواند منجر به آتش سوزی شود، ترانسفورماتورهای خنک شده با روغن{0}برای نصب در محیط های بیرونی مناسب هستند.

قابلیت بازیافت

هنگامی که ترانسفورماتورهای نوع خشک به پایان عمر خود می رسند، جایگزین های بسیار کمتری برای بازیافت هسته ها و کویل های خود نسبت به واحدهای- نوع روغنی دارند.

دستگاه‌های{0}}روغنی خنک‌شده عمر طولانی‌تری دارند و نگهداری آسان‌تری دارند، بنابراین نه تنها ضایعات کمتری تولید می‌کنند، بلکه به تعمیرات کمتری نیز نیاز دارند.



11. سؤالات متداول مربوط به ترانسفورماتورهای خشک-نوع در مقابل روغن{2}}

در اینجا مجموعه‌ای از متداول‌ترین سؤالات مربوط به تفاوت بین-ترانسفورماتور نوع خشک و ترانسفورماتور پر شده{1}}روغنی وجود دارد.

1. تفاوت ترانسفورماتورهای نوع مایع و خشک چیست؟

در ترانسفورماتورهای خشک از یک ماده عایق جامد استفاده می شود، در حالی که در ترانسفورماتور مایع از روغن دی الکتریک به عنوان ماده عایق استفاده می شود.



2. تفاوت ترانسفورماتورهای هوا و روغن خنک شده چیست؟

در ترانسفورماتورهای خنک شده با هوا، هوای طبیعی برای خنک نگه داشتن ترانسفورماتور استفاده می شود، در حالی که در ترانسفورماتور خنک شده با روغن، روغن عایق مکانیزم خنک کننده را فراهم می کند.



3. تفاوت ترانسفورماتورهای نوع مرطوب و خشک چیست؟

ترانسفورماتور مرطوب ترانسفورماتوری است که در آن از محیط عایق و خنک کننده به صورت مایع استفاده می شود، در حالی که ترانسفورماتور خشک از یک ماده جامد به عنوان یک محیط عایق استفاده می کند.



4. مزایای ترانسفورماتور نوع خشک نسبت به نوع روغنی چیست؟

حمل و نقل و جابجایی ترانسفورماتورهای{0} نوع خشک آسان است. آنها جمع و جور و سبک وزن هستند. آنها هزینه عملیاتی کمتری دارند و نیاز به نگهداری کمتری دارند. ترانسفورماتورهای{4} نوع خشک طول عمر بیشتری دارند.



5. معایب ترانسفورماتور نوع خشک چیست؟

ترانسفورماتورهای{0} نوع خشک برای کاربردهای ولتاژ بالا مناسب نیستند. آنها بسیار گران هستند و تعمیر آنها دشوار است و هزینه عملیاتی بالایی دارند.



6. چرا به آن ترانسفورماتور نوع خشک می گویند؟

ترانسفورماتور زمانی به ترانسفورماتور خشک گفته می شود که با تهویه هوای معمولی خنک شود و برای خنک کردن سیم پیچ و هسته خود به روغن یا مایعی نیاز نداشته باشد.



7. ترانسفورماتور نوع خشک در کجا استفاده می شود؟

ترانسفورماتورهای نوع خشک در پست های داخلی، داخل ساختمان ها و تونل ها، در معادن، روی کشتی ها و سکوهای دریایی، صنایع تبدیلی مواد غذایی، نیروگاه های هسته ای و غیره استفاده می شوند.
