ترانسفورماتور 11 کیلوولت 500 کیلوولت آمپر روغنی
سوالات دارید؟ نمایندگان فروش Gnee اکنون برای چت زنده در دسترس هستند
ارسال ایمیل:sales@gneeelectric.com
تلفن:+8615824687445
ما بر توسعه و طراحی روغن برق ولتاژ برق 11kv 500kVA{2}راهحلهای ترانسفورماتور غوطهور تمرکز میکنیم. ما از شما دعوت می کنیم حتماً برای یک تور شخصی و راهنمایی کسب و کارهای کوچک پیشرفته، از کسب و کار ما دیدن کنید.

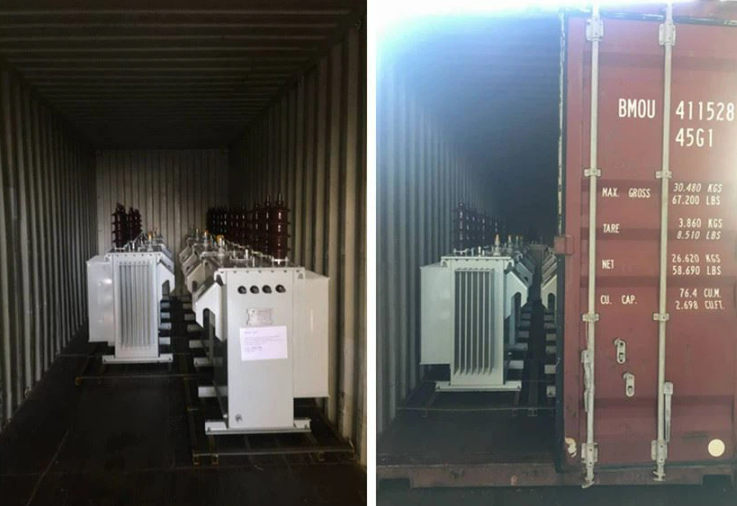

این ترانسفورماتور 500KVA در سال 2022 به مصر تحویل داده شد. توان نامی ترانسفورماتور 500 KVA می باشد.
استانداردها: BS EN 60076
قدرت نامی: 500 کیلو ولت آمپر
فرکانس رتبه بندی شده: 50 هرتز
ولتاژ بالا نامی: 11 کیلو ولت
محدوده ضربه زدن HV: +7½, -5 %
روی Switch ضربه بزنید: مدار خاموش
ولتاژ پایین نامی: 415V
روی Steps ضربه بزنید: 5 x 2½ %
جریان رتبه بندی شده: 695.60 A
روش خنک کننده: اونان
کلاس حرارتی: A (105 درجه)
خنک کننده: روغن معدنی
سطح عایق: Li75.Ac28 / Ac3
گروه برداری: Dyn11
مواد اصلی: آلومینیوم
مواد سیم پیچ: CRGO
افزایش دما، روغن/Wdg: 60/65 درجه
کاهش بار @ 75 درجه: 3900 W
بدون از دست دادن بار: 459 W
امپدانس: 4.75%
500 kVA 11kV/0.4kV روغن{3}}ترانسفورماتور توزیع برق پر شدهمشخصات فنی
| خیر | مورد | مشخصات | تذکر دهید |
|---|---|---|---|
| 1 | رتبه بندی قدرت | 500 کیلو ولت آمپر | محدوده استاندارد: 100 کیلوولت آمپر تا 2500 کیلو ولت آمپر نفت{2}}ترانسفورماتورهای توزیع غوطه ور |
| 2 | ولتاژ اولیه | 11 کیلو ولت (دلتا) | همچنین موجود است: 6.6 کیلو ولت، 10.5 کیلو ولت، 13.2 کیلو ولت، 15 کیلو ولت، 22 کیلو ولت |
| 3 | ولتاژ ثانویه | 0.4 کیلو ولت (وای زمین شده) | گزینه ها: 0.415 کیلو ولت، 0.33 کیلو ولت، 0.208 کیلوولت بر اساس استانداردهای محلی |
| 4 | فاز | سه فاز- | مناسب برای مصارف شهری، تجاری و شهری |
| 5 | نوع خنک کننده | ONAN (روغن طبیعی هوای طبیعی) | سرمایش غیرفعال کارآمد برای تاسیسات شهری یا روستایی |
| 6 | مواد اصلی | فولاد سیلیکونی CRGO | تلفات آهن را به حداقل می رساند و عملکرد مغناطیسی را بهبود می بخشد |
| 7 | سیال عایق | روغن معدنی گرید الکتریکی | IEEE/IEC{0}}منطبق با پایداری حرارتی عالی |
| 8 | افزایش دما | گزینه های 55 درجه / 65 درجه | مطابق با الزامات آمریکای شمالی و اروپا |
| 9 | نوع محوطه | مخزن مهر و موم شده در فضای باز، IP44/IP54 | طراحی ضد زنگ-مقاوم، ضد-ضد خوردگی، طراحی ضد ضربه |
| 10 | استانداردها | IEC 60076، ANSI C57، CSA، EN 50588 | مطابق با استانداردهای انطباق شبکه اتحادیه اروپا و آمریکای شمالی |
| 11 | گواهینامه ها | CE، UL، CSA، cUL، RoHS، ISO | آزمایش شخص ثالث برای ایمنی و عملکرد |
| 12 | نوع اتصال | دلتا – واای زمین شده (استاندارد) | تنظیمات سفارشی: Delta-Delta، Wye-Wye، و غیره. |
| 13 | برنامه های کاربردی | پارک های صنعتی، مراکز داده، پست های محلی | به طور گسترده در کانادا، انگلستان، آلمان، اسپانیا، پرتغال استفاده می شود |
| 14 | دستگاه های حفاظتی | گیج سطح روغن، شیر فشار، دماسنج | اختیاری: برقگیر، شیر تخلیه، PRV |
| 15 | ابعاد و وزن | قابل تنظیم | وزن ~ 1200-1500 کیلوگرم بسته به مشخصات |
| 16 | بهره وری انرژی | مطابق با DOE 2016 & EU Eco Design- | تلفات عملیاتی و انتشار کربن را کاهش می دهد |
| 17 | روش نصب | پد-نصب شده یا میله- نصب شده است | شامل گیره های بالابر و پایه لغزنده برای حمل و نقل |
| 18 | محدوده دمای محیط | -25 درجه تا +45 درجه | نسخه های آماده قطب شمال-برای -40 درجه موجود است |
| 19 | از دست دادن کل ترانسفورماتور | کمتر یا مساوی 1.6٪ @ بار کامل | برای عملیات طولانی مدت-کم هزینه- طراحی شده است |
| 20 | بدون -از دست دادن بار | کمتر یا مساوی 0.3 درصد ظرفیت نامی | به بهبود صرفه جویی در انرژی در شرایط بیکاری کمک می کند |
| 21 | از دست دادن بار | کمتر یا مساوی 1.25 درصد توان نامی | بهینه شده برای توزیع بار مداوم |
| 22 | امپدانس | 5.5٪ معمولی | محدوده سفارشی: 5٪ - 7٪ بسته به طراحی |
| 23 | قدرت مدار کوتاه- | 25 کیلو آمپر را به مدت 2 ثانیه تحمل می کند | یکپارچگی مکانیکی در شرایط خطا |
| 24 | کلاس عایق | کلاس A (105 درجه) | کلاس F یا B برای عملکرد بالاتر در دسترس است |
| 25 | مواد سیم پیچ | مس (استاندارد) یا آلومینیوم | مس برای تلفات کمتر و عمر طولانی تر ترجیح داده می شود |
| 26 | روی Changer ضربه بزنید | ± 2 x 2.5٪ تخفیف-تغییرگر ضربه مدار | OLTC برای تنظیم خودکار ولتاژ موجود است |
| 27 | بوشینگ ها | پرسلن بر اساس استانداردهای ANSI | بوش های پلیمری برای آب و هوای سخت موجود است |
| 28 | حجم روغن خنک کننده | تقریباً. 350–۴۰۰ لیتر | به اندازه و رتبه نهایی مخزن بستگی دارد |
| 29 | طول عمر ترانسفورماتور | میانگین 25 تا 30 سال | برای برنامههای کاربردی ابزار با قابلیت اطمینان بالا-طراحی شده است |
| 30 | سطح نویز | کمتر یا مساوی 58 دسی بل در 1 متر | طراحی آکوستیک{0}دوستانه شهری |
| 31 | گارانتی | استاندارد 2 ساله | پشتیبانی 5 ساله اختیاری |
| 32 | زمان تحویل | 30-45 روز | تحویل سریع از طریق حمل و نقل دریایی یا هوایی |
| 33 | زمان سرب سفارشی | 60-75 روز | ساخت های متناسب با مشخصات پروژه |
| 34 | محدوده قیمت | برای نقل قول تماس بگیرید | بر اساس محتوای مس، مشخصات، و سطح گواهینامه |
| 35 | کشور مبدا | چین (کارخانه ترانسفورماتور انرژی) | CE/UL/CSA{0}}تأمین تولید مستقیم |
500 kVA 11kV/0.4kV روغن{3}}ترانسفورماتور توزیع برق پر شده - عرضه مستقیم کارخانه
ترانسفورماتور توزیع برق 500 کیلوولت آمپر (روغن{1}}پر شده، 3-فاز) برای ارائه تبدیل ولتاژ قابل اعتماد در محیط های تجاری، صنعتی و عمومی در سراسر آمریکای شمالی و اروپا طراحی شده است. این ترانسفورماتور ولتاژ متوسط با ولتاژ 500 کیلوولت آمپر، از عملکرد پایین{8}11 کیلوولت تا 0.4 کیلوولت پشتیبانی میکند، ایدهآل برای مراکز بار ولتاژ پایین در شبکههای شهری، پارکهای تدارکات، پستهای مسکونی، و کارخانههای تولیدی.
این واحد دارای یک سیمپیچ اولیه 11 کیلوولتی متصل به دلتا{0}}و خروجی ثانویه 0.4 کیلوولتی Wye متصل به زمین است. تنظیمات ولتاژ سفارشی-مانند 10.5kV/415V یا 12kV/400V-میتواند برای برآورده کردن الزامات کد توزیع محلی در سراسر ایالات متحده، بریتانیا، کانادا، آلمان و فرانسه ارائه شود. هسته از فولاد سیلیکونی جهت دار{11}غلبه نورد سرد-برای به حداقل رساندن تلفات هسته استفاده میکند، در حالی که سیمپیچهای مسی با رسانایی بالا، افزایش دمای پایین{14}}و مقاومت بهینه در اتصال کوتاه{15} را تضمین میکنند.
ترانسفورماتور غوطه ور شده با روغن 500 کیلو ولت آمپر که در یک مخزن فولادی مقاوم در برابر آب و هوا و مهر و موم شده است، با روغن عایق معدنی گاز زدایی پر شده و برای نصب در داخل و خارج طراحی شده است. سیستم خنککننده استاندارد ONAN از مدیریت حرارتی بیصدا،-دوستانه پشتیبانی میکند، با افزونههای رادیاتور اختیاری که برای محیطهای با محیط بالا در دسترس است.
در سال 2022، واحدهای متعددی از این ترانسفورماتور توزیع 500 کیلوولت آمپر در یکی از مدارس کانادا برای نوسازی پست های برق قدیمی نصب شد. با متعادلسازی بار هوشمند و تنظیم مداوم ولتاژ در طول اوج تقاضای زمستان، آنها عملکرد پایدار و بهرهوری انرژی را تحت شرایط عملیاتی IEC و ANSI نشان دادهاند.
توان مصرفی: 500 کیلو ولت آمپر (محدوده معمول: 100 کیلو ولت آمپر تا 2500 کیلو ولت آمپر)
ولتاژ اولیه: 11 کیلو ولت (پیکربندی دلتا، محدوده موجود: 6.6 کیلو ولت تا 33 کیلو ولت)
ولتاژ ثانویه: 400/230 ولت (Wye، خنثی زمین، محدوده LV معمولی: 208Y/120 V تا 690 V)
گزینه های اتصال: Delta–Wye (زمین شده)، Wye–Wye، Delta–Delta، Wye–Delta (قابل تنظیم در هر منطقه و شبکه مورد نیاز)
فاز: سه فاز، سازگار با 50/60 هرتز
نوع خنککننده: روغن{0}}غوطهور، ONAN (روغن طبیعی و خنککننده هوا برای چرخههای کاری مداوم)
مطابقت با استانداردها: IEC 60076، ANSI C57، IEEE، EN 50588-1، مطابق با DOE Tier 2
گواهینامه ها: دارای علامت CE، فهرست شده UL، گواهی CSA، ISO 9001، تایید شده SGS
محفظه: مخزن فولادی ضد آب و مهر و موم شده با پوشش مقاوم در برابر زنگ زدگی-. هم برای نصب پد-و هم برای نصب تابلو برق طراحی شده است
کاربردها: برای توزیع برق تجاری، مراکز بار صنعتی، اتصالات متقابل خورشیدی و بادی، مراکز خرید، پردیس ها، پست های برق شهری و زیرساخت های حیاتی در ایالات متحده، کانادا، انگلستان، آلمان، اسپانیا، فرانسه، هلند، استرالیا و پرتغال مناسب است.

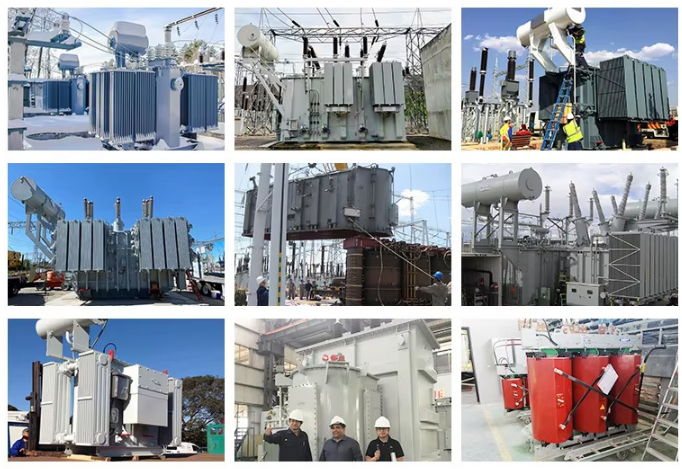

معرفی ترانسفورماتور غوطه ور روغنی
ترانسفورماتور غوطه ور در روغنارائه انتخاب بین پیکربندی های گروه برداری Yyn0 یا Dyn11 در محدوده توان گسترده ای از 30 کیلو ولت آمپر تا 31500 کیلو ولت آمپر. این ترانسفورماتورها برای ارائه عملکرد استثنایی، کارایی و قابلیت اطمینان در تنظیمات صنعتی و تجاری متنوع طراحی شده اند.
پیکربندی گروه بردار Yyn0 یک زاویه تغییر فاز خاص را فراهم میکند که تنظیم دقیق ولتاژ و پایداری در شبکههای توزیع برق را تضمین میکند. از سوی دیگر، پیکربندی Dyn11 یک زاویه تغییر فاز جایگزین را ارائه میکند که با انعطافپذیری و سازگاری، نیازهای عملیاتی مختلف را برآورده میکند.
یکی از مزایای کلیدی ترانسفورماتورهای ما در بهره وری انرژی برتر آنها، کاهش تلفات برق و هزینه های عملیاتی در طولانی مدت است. این ترانسفورماتورها با ویژگیهای طراحی پیشرفته و مواد با کیفیت-به گونهای ساخته شدهاند که در برابر شرایط عملیاتی سخت مقاومت کرده و عملکرد ثابتی ارائه دهند.
ترانسفورماتورهای غوطهور شده نفتی را میتوان بهطور گسترده در ساختمانهای بلند{{1}، مراکز تجاری، مترو، فرودگاهها، ایستگاهها، شرکتهای صنعتی و معدنی، سکوهای حفاری و سکوهای تولید نفت استفاده کرد. آنها به ویژه برای استفاده در مکان هایی با شرایط حفاظت در برابر آتش بالا و محیط های خشن مانند مواد قابل اشتعال و انفجار مناسب هستند. همچنین می توان از آنها برای برق و روشنایی در مناطق مسکونی، خیابان های تجاری، شرکت های صنعتی و معدنی و مناطق روستایی استفاده کرد.
پارامتر محصول
|
ظرفیت (KVA) |
بدون -از دست دادن بار (W) |
از دست دادن بار |
ولتاژ امپدانس (%) |
بدون-بارگذاری فعلی(%) |
گروه برداری | گسترش اتصال | |
| Dyn11/Yzn11 | Yyno | ||||||
| 30 | 100 | 600 | 630 | 4.0 | 2.1 | Yyn0 یا Dyn11 |
±2*2.5% یا ± 5% |
| 50 | 130 | 870 | 910 | 2 | |||
| 63 | 150 | 1090 | 1040 | 1.9 | |||
| 80 | 180 | 1310 | 1250 | 1.8 | |||
| 100 | 200 | 1580 | 1500 | 1.6 | |||
| 125 | 240 | 1890 | 1800 | 1.5 | |||
| 160 | 280 | 2310 | 2200 | 1.4 | |||
| 200 | 340 | 2730 | 2600 | 1.3 | |||
| 250 | 400 | 3200 | 3050 | 1.2 | |||
| 315 | 480 | 3830 | 3650 | 1.1 | |||
| 400 | 570 | 4520 | 4300 | 1.0 | |||
| 500 | 680 | 5410 | 5150 | 1 | |||
| 630 | 810 | 6200 | 4.5 | 0.9 | |||
| 800 | 980 | 7500 | 0.8 | ||||
| 1000 | 1150 | 10300 | 0.7 | ||||
| 1250 | 1360 | 12000 | 0.6 | ||||
| 1600 | 1640 | 14500 | 0.6 | ||||
| 2000 | 1940 | 18300 | 5.0 | ||||
| 2500 | 2290 | 21200 | |||||
| مشخصات ترانسفورماتور تنظیم ولتاژ S11 35kv سه-دو فاز-سیم پیچ بدون بار- | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ظرفیت نامی (KVA) | ترکیب ولتاژ | نماد گروه اتصال | بدون -از دست دادن بار (W) | کاهش بار (W) | بدون-بار فعلی (%) | ولتاژ امپدانس (%) | L*W*H(mm) | وزن قطعات فعال (کیلوگرم) * وزن روغن (کیلوگرم) | وزن کل (کیلوگرم) | ||
| ولتاژ بالا (KV) | ضربه زدن به محدوده ولتاژ بالا | ولتاژ پایین (KV) | |||||||||
| 630 | 35 | ±2×2.5% 士5% | 3.15 6.3 10.5 | Ydl1 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*221 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*239 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2700*1950*251 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 13900 | 0.55 | 2900*2050*263 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 16600 | 0.45 | 3050*2130*275 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 18300 | 0.45 | 3105*2195*280 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 19600 | 0.45 | 3150*2535*298 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2×2.5% 土5% | 3.15 6.3 10.5 | 3040 | 23000 | 0.45 | 7 | 3920*2725*284 | 3950*2205 | 8565 | |
| 4000 | 3610 | 27300 | 0.45 | 3310*2915*307 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 31300 | 0.45 | 3480*3020*314 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 35000 | 0.45 | 8 | 3590*2905*321 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2×2.5% | 3.15 3.3 6.3 6.6 10.5 | Ynd11 | 7200 | 38400 | 0.35 | 4070*3050*359 | 8875*3840 | 16690 | |
| 10000 | 8700 | 45300 | 0.35 | 4106*2795*365 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 53800 | 0.3 | 4570*3010*384 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 65800 | 0.3 | 5235*3295*461 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 79500 | 0.3 | 5360*3415*466 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 94000 | 0.25 | 10 | 5830*3810*486 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*526 | 25110*12010 | 49960 | |||||
| مشخصات ترانسفورماتور تنظیم ولتاژ 11 35kv بدون بار- | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ظرفیت نامی (KVA) | ترکیب ولتاژ | بدون -از دست دادن بار (W) | کاهش بار (W) | ولتاژ امپدانس (%) | بدون-بار فعلی (%) | L*W*H(mm) | وزن قطعات فعال (کیلوگرم) وزن روغن (کیلوگرم) | وزن کل (کیلوگرم) | ||
| ولتاژ بالا (KV) | ضربه زدن به محدوده ولتاژ بالا | ولتاژ پایین (KV) | ||||||||
| 50 | 35 38.5 | ±5% ±2×2.5% | 0.4 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | 470*383 | 1130 | ||||
| 125 | 270 | 2370/2260 | 1.1 | 1235*940*1955 | 550*465 | 1335 | ||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | ||||
| 200 | 340 | 3320/3160 | 1 | 1310*1150*1985 | 680*595 | 1755 | ||||
| 250 | 400 | 3950/3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | ||||
| 315 | 480 | 4750/4530 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | ||||
| 400 | 580 | 5740/5470 | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | ||||
| 500 | 680 | 6910/6580 | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | ||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | ||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | ||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | ||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | ||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | ||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | ||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | ||||
طراحی
تگ های محبوب: ترانسفورماتور غوطه ور در روغن 11kv 500kva، تولید کنندگان، تامین کنندگان، کارخانه ترانسفورماتور غوطه ور روغن 11kv 500kva, ترانسفورماتور روغن تک فاز 35 کیلو ولت, ترانسفورماتور برق ولتاژ بالا غوطه ور, olie gevulde transformator, ترانسفورماتور برق غوطه ور, ترانسفورماتور سه فاز در فضای باز غوطه ور, Transformatorimpedansie standaard
