ترانسفورماتور نصب شده 167 KVA
نوع اتصال: ظرفیت II0/II6: 10KVA-500KVA
نوع: conventalType/csptype
ولتاژ: 2400 ولت تا 34500 GRDY/19920V
ولتاژ کم: 120/240 ولت ، 240/480 ولت ، 347V ، 600V
رتبه بندی ولتاژ اولیه: 13.8 کیلو ولت ؛ 12.47kV ؛ 2.4 ؛ 7.2KV ؛ 14.4KV ؛ 24.94KV ؛ 34.5KV ؛ 27.6KV ، 14.4*16KV ، 16*27.6KV ، 2.4*7.2KV ، ECT
رتبه بندی ولتاژ ثانویه: 120/240V ؛ 240/480V ؛ 347/600y ؛ 277V ؛ 347V
سوالات دارید؟ نمایندگان فروش Gnee اکنون برای چت زنده در دسترس هستند
ارسال ایمیل:sales@gneeelectric.com
تلفن:+8615824687445
Gnee Electric دارای طیف کاملی از ترانسفورماتورهای قطبی تک فاز 167 KVA است که کاملاً مطابق با IEEE ، ANIS ، CSA و DOE STD است. عرضه ولتاژ بالا از 2.4 کیلو ولت تا 34.5 کیلو ولت ، همراه با گزینه های ولتاژ کم شامل 277/480y ، 480/240 ، 480 ، 347 و 600 ولت است. نکته قابل توجه ، انتخاب ما دارای سری ولتاژ دوتایی متمایز است. از موجودی آماده برای کشتی ما از ترانسفورماتورهای مجهز به قطب KVA بهره مند شوید و تحویل سریع را تضمین کنید.
| مشخصات ترانسفورماتور 12.47kv 167kva قطب نصب شده | |||
| کارایی انرژی | ANSI C57.12 | سیم پیچ HV/LV | الومینیوم |
| std | IEEE C57.12.20 | بدون از دست دادن بار | 272w |
| امتیاز قدرت | 167 kva | از دست دادن بار | 1290w |
| ولتاژ HV | 12.47 کیلو ولت | بسامد | 60 هرتز |
| ولتاژ LV | 480Y/277V | گروه بردار | ii6 |
| hv bil | 95 کیلو ولت | رنگ | ANSI 60 خاکستری |
| lv bil | 30 کیلو ولت | تانک و لوازم جانبی | 590 کیلوگرم |
| طول | 780 میلی متر | وزن | 200 کیلوگرم |
| عرض | 1020 میلی متر | وزن کل | 875 کیلوگرم |
| قد | 1280 میلی متر | امپدانس | 3.00% |
| قطبش | افزودنی | سیم پیچ HV/LV | الومینیوم |

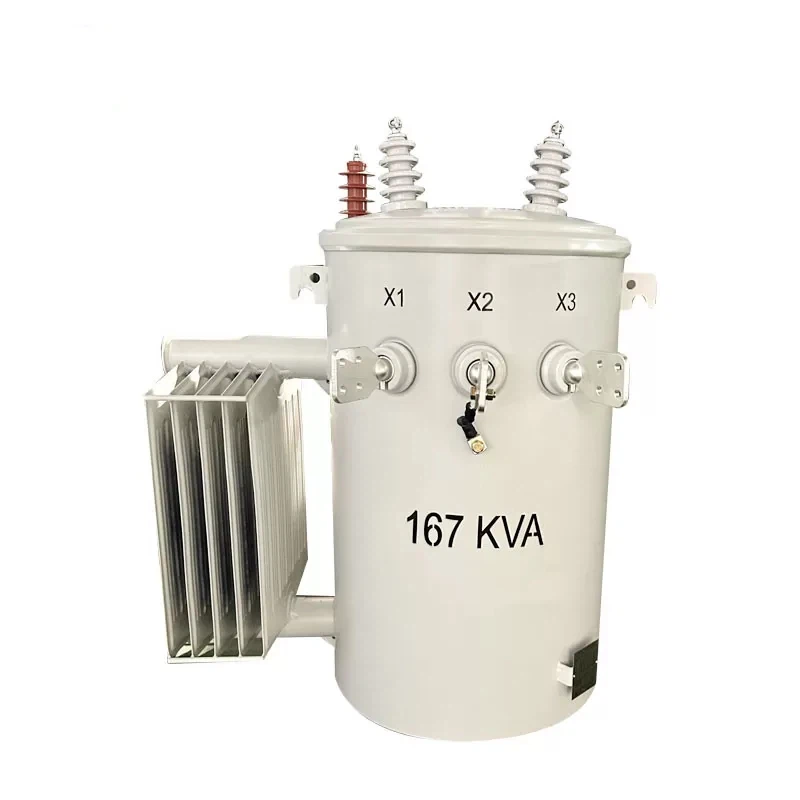

167 KVA تک فاز سربار قطب ترانسفورماتور نصب شده
ترانسفورماتور نصب شده قطب یک فاز 167kvaنمایش
تفاوت بین ترانسفورماتورهای CSP و ترانسفورماتورهای معمولی از چند طریق مهم
1. کارآیی
ترانسفورماتورهای CSP می توانند تا 99 ٪ به کارآیی برسند ، در حالی که ترانسفورماتورهای معمولی به طور معمول به حدود 95 ٪ می رسند. این راندمان بالاتر به کاهش تلفات انرژی تبدیل می شود.
اندازه و وزن
ترانسفورماتورهای CSP به طور قابل توجهی کوچکتر و سبک تر از ترانسفورماتورهای معمولی هستند و باعث می شود نصب و ادغام آنها در محیط های مختلف آسانتر شود.
چگالی قدرت
ترانسفورماتورهای CSP دارای چگالی قدرت بالاتری هستند و به آنها امکان می دهد سطح قدرت بیشتری را در یک فاکتور فرم جمع و جور تر کنترل کنند. این ویژگی برای برنامه های محدود شده فضا سودمند است.
4. زمان پاسخ
ترانسفورماتورهای CSP خیلی سریعتر پاسخ می دهند تا تغییرات را در مقایسه با ترانسفورماتورهای معمولی بارگذاری کنند. این پاسخ سریع آنها را برای برنامه های کاربردی با بارهای نوسان ایده آل می کند.
5. انعطاف پذیری
ترانسفورماتورهای CSP انعطاف پذیری پیشرفته ای را در محدوده ولتاژ ورودی و خروجی ارائه می دهند و این امکان را برای طیف گسترده تری از برنامه های کاربردی در سیستم های الکتریکی مختلف فراهم می کند.
6. قابلیت اطمینان
ترانسفورماتورهای CSP قابلیت اطمینان را بهبود می بخشند و احتمال خرابی و خرابی را در مقایسه با مدلهای معمولی کاهش می دهند. این منجر به عملکرد مداوم تر و نگهداری کمتر می شود.
7. هزینه
ترانسفورماتورهای CSP به دلیل بهره وری و کاهش نیازهای نگهداری ، با وجود هزینه های اولیه بالقوه بالاتر ، می توانند در دراز مدت مقرون به صرفه تر باشند.
پایان
به طور خلاصه ، ترانسفورماتورهای CSP چندین مزیت نسبت به ترانسفورماتورهای معمولی ، از جمله راندمان بالاتر ، کاهش اندازه و وزن ، چگالی قدرت بیشتر ، زمان پاسخ سریعتر ، افزایش انعطاف پذیری و بهبود قابلیت اطمینان ارائه می دهند. این مزایا ترانسفورماتورهای CSP را به یک انتخاب ارزشمند در کاربردهای برق مدرن تبدیل می کند.
نوع CSP ومتعارفقطب تک فاز پله ترانسفومر الکتریکی در فضای باز نصب شده است
این نوع ترانسفورماتورها از نوع CSP هستند که می تواند خود را از رعد و برق و روشنایی ، مدار کوتاه محافظت کند و از خط انتقال و توزیع در برابر شکست فعلی به دلیل خود عملکرد محافظت کند.
به جز برخی از شباهت ها مانند مخزن سیلندر ، قلاب ها ، لبه های بلند کردن ، دستگاه های زمینی ، پلاک های نام ، هسته و سیم پیچ با نوع معمولی. این نوع ترانسفورماتورها ویژگی ها و دستگاه هایی را به شرح زیر دارند:
1) یک یا دو بوش ولتاژ بالا با فیوز روی پوشش قرار دارد.
2) یک یا دو بازداشت کننده روی دیوار مخزن نصب شده است که انتهای آن در نزدیکی بوش ولتاژ بالا قرار دارد و توسط نوار مسی به بوشینگ وصل می شود. یک سوئیچ شکن ثانویه بالاتر از سیم پیچ داخل مخزن است و در اینجا دسته کار ، تنظیم مجدد اضافه بار و چراغ سیگنال قرار دارد.
3) بوشینگ ولتاژ کم از دیوار مخزن آموزش می یابد ، دستگاه زمینی به موقعیت x2 ثابت است. یک انتهای تک
بوشینگ از طریق بوش ولتاژ بالا منتهی می شود ، انتهای دیگر اتصال زمینی است.
4) کلیه واحدها مطابق با IEC60076 ، ANSI/IEEEC57.12.20 ، CSA C2.1-06 ، CSA C2.2-06 و غیره ساخته شده اند.
[ساختار نوع CSP]
[ساختار نوع معمولی]
جزئیات صفحه ترانسفورماتور بالای 167kva
4 نوع ترانسفورماتور نصب شده قطب 167kva
1.167 KVA 12.47 کیلو ولت قطب ترانسفورماتور نصب شده
167-12.47/0.277-0.48y یک ترانسفورماتور 167 کیلو ولت قطب نصب شده توسط ترانسفورماتور GNEE است.
این در رده ترانسفورماتورهای توزیع قرار می گیرد و استفاده گسترده ای را در صنایع ، سیستم های توزیع انرژی روستا و خدمات عمومی پیدا می کند.
طراحی ترانسفورماتورها از این نوع برای نصب قطب سربار بهینه شده است.
167 KVA 12.47 کیلو ولت قطب ویژگی های ترانسفورماتور نصب شده
- ظرفیت: 167 کیلو ولت ولتاژ اولیه: 12.47 کیلو ولت دلتا
- ولتاژ ثانویه: 277/480y V (تک فاز)
- ولتاژ بالا: مجهز به دو بوش چینی
- ولتاژ کم: دارای دو بوش های اسپاد با یک چیدمان ترمینال 4 سوراخ است
- سیم پیچ: سیم پیچ آلومینیوم
- سیستم خنک کننده: ترانسفورماتور یک مکانیسم خودمختار (ONAN) را شامل می شود.
- مایع عایق: مایع عایق ارجح روغن معدنی است که مشتری به آن نیاز دارد.
2.167 KVA 24.94 کیلو ولت ترانسفورماتور تک فاز قطب نصب شده در خارج از منزل ترانسفورمر در فضای باز
A.The مشخصات ترانسفورماتور مجهز به قطب 167KVA 24.94 کیلو ولت در زیر آمده است:
| مشخصات ترانسفورماتور مجهز به قطب 24.94kV 167KVA | |||||
| کارایی انرژی | ANSI C57.12 | سیم پیچ HV/LV | الومینیوم | گروه بردار | ii6 |
| std | IEEE C57.12.20 | طول | 780 میلی متر | رنگ | ANSI 60 خاکستری |
| امتیاز قدرت | 167 kva | عرض | 1020 میلی متر | تانک و لوازم جانبی | 555 کیلوگرم |
| ولتاژ HV | 24.94 کیلو ولت دلتا | قد | 1360 میلی متر | وزن | 190 کیلوگرم |
| ولتاژ LV | 277/480yv | قطبش | افزودنی | وزن کل | 830 کیلوگرم |
| hv bil | 125 کیلو ولت | بدون از دست دادن بار | 272w | امپدانس | 3.00% |
| lv bil | 30 کیلو ولت | از دست دادن بار | 1290w | سیم پیچ HV/LV | الومینیوم |
B.167 گزارش ترانسفورماتور KVA
1． محصول مشخصات
- امتیاز قدرت: 167kva
- ولتاژ دارای امتیاز: 24.94 /0.277kV
- جریان فعلی: 6.70/602.9a
- فرکانس امتیاز: 60 هرتز
- تعداد مراحل: 1 مرحله
- دامنه شیر: 24.94 (2.5 × 2 ±)/0.277kV
- روش خنک کننده: Onan
- کلاس عایق: الف
- سطح عایق: LI 125 AC50 /LI AC 10
2． تست استاندارد:
ansi c 57. 12.20
3． تست قسمت وت مجدداًt
- اندازه گیری نسبت ولتاژ و تست گروه اتصال
- تست مقاومت در برابر سیم پیچ
- اندازه گیری مقاومت عایق
- تست ولتاژ مقاومت در برابر برق
- بدون از دست دادن بار و جریان بدون بار
- تست فشار القایی
- امپدانس (٪) و آزمون از دست دادن بار
- تست مهر و موم
3． تست قسمت وت مجدداًt
ترانسفورماتور ثابت شده است که برآورده های ANSI C 57. 12.20
3.167 KVA 13.2 کیلو ولت قطب ترانسفورماتور نصب شده
مشخصات ترانسفورماتور قطب تک فاز 167KVA 13.2KV مشخصات ترانسفورماتور:
قدرت امتیاز: 167 kva
ولتاژ دارای امتیاز: 13.2/0.48 کیلو ولت
جریان فعلی: 12.7347.9 a
فرکانس امتیاز: 60 هرتز
تعداد مراحل: 1 مرحله
دامنه شیر: (2 13 13.2) × 2.5 ٪ /0.48 کیلو ولت
روش خنک کننده: Onan
کلاس عایق: الف
سطح عایق: LI 125 AC42 / LI AC10
استاندارد آزمون: ANSI C57.12
4.167 KVA 14.4 کیلو ولت قطب ترانسفورماتور نصب شده
مشخصات ترانسفورماتور قطب 14.4 کیلو ولت 167 KVA به عنوان جدول زیر:
| مشخصات ترانسفورماتور 14.4kv 167kva قطب نصب شده | |||
| کارایی انرژی | CSA C802.1 | سیم پیچ HV/LV | الومینیوم |
| std | CSA C2.1 | بدون از دست دادن بار | 276w |
| امتیاز قدرت | 167 kva | از دست دادن بار | 1380w |
| ولتاژ HV | 14.4kv | بسامد | 60 هرتز |
| ولتاژ LV | 347V | گروه بردار | II0 |
| hv bil | 125 کیلو ولت | رنگ | ANSI 60 خاکستری |
| lv bil | 30 کیلو ولت | تانک و لوازم جانبی | 625 کیلوگرم |
| طول | 710 میلی متر | وزن | 200L |
| عرض | 880 میلی متر | وزن کل | 900 کیلوگرم |
| قد | 1450 میلی متر | امپدانس | 2.40% |
| قطبش | تفریق کننده | سیم پیچ HV/LV | الومینیوم |
